ADAU7002

立体声 PDM至I2S或TDM 转换IC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 64×抽取式立体声脉冲密度调制(PDM)位流至脉冲码调制(PCM)音频数据转换
  • 从机I2S或时分多路复用(TDM)输出接口
  • 可配置TDM时隙
  • I/O电源工作范围:1.62 V至3.6 V
  • PDM时钟:64 × 输出采样速率
  • BCLK:64×/128×/192×/256×/384×/512×输出采样速率
  • 自动BCLK比例检测
  • 输出采样速率:
    4 kHz至96 kHz
  • 自动PDM CLK驱动:64x采样速率
  • 自动关断时消除BCLK
  • 工作电流:0.67mA(48 kHz,1.8 V IOVDD电源供电)
  • 关断电流:<1 μA
  • 8引脚、1.56 mm × 0.76 mm、
    0.4 mm间距WLCSP
  • 上电复位

更多细节
show more Icon
ADAU7002可将立体声PDM位流转换为PCM输出。PDM数据源可以是两路麦克风,也可以是其它PDM源。PCM音频数据采用I2S或TDM格式,通过串行音频接口端口输出。

ADAU7002的额定温度范围为−40°C至+85°C商用温度范围。采用8引脚、1.56 mm x 0.76 mm、无卤晶圆级芯片规模封装(WLCSP)。

应用
  • 移动计算
  • 便携式电子设备
  • 消费类电子设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADAU7002ACBZ-R7
  • HTML
  • HTML
ADAU7002ACBZ-RL
  • HTML
  • HTML

评估套件 1

reference details image

EVAL-ADAU7002Z

ADAU7002Z评估板

zoom

EVAL-ADAU7002Z

ADAU7002Z评估板

ADAU7002Z评估板

特性和优点

  • 支持PDM/I2S接口采用3.3 V或1.8 V电压工作
  • 支持TDM 2/4/8操作
  • 轻松配置,无需软件

产品详情

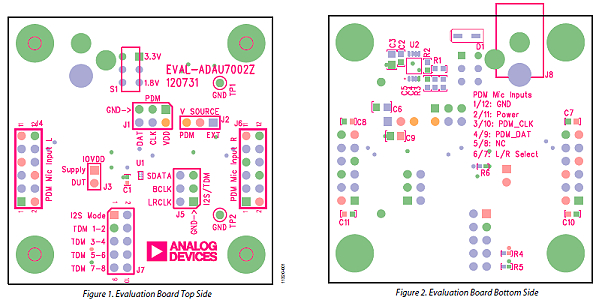

本用户指南说明了ADAU7002评估板的设计和设置。通过该评估板,可访问ADAU7002上的所有输入和输出。该评估板可由3.8 V6 V单电源或脉冲密度调制(PDM)输入的VDD供电。PC板采用4层设计,内层具有单接地层和单电源层。该板包含用于PDM输入和I2S输出的外部麦克风和接头连接器。
