ADAU1861

推荐新设计使用

具有音频 DSP 的三 ADC 单 DAC 低功耗编解码器

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 可编程的 FastDSP 音频处理器
    • 高达 768 kHz 的采样率
    • 双二阶滤波器、限制器、音量控制、混频
  • Tensilica HiFi 3z DSP 内核
    • 每周期四 MAC:24 × 24 位乘法器和 64 位累加器
    • 灵活的电源运行模式:24.576 MHz、49.152 MHz、73.728 MHz 和 98.304 MHz
    • 336 kB 总存储器
    • JTAG 调试和回溯
  • 低延迟 24 位 ADC 和 DAC
    • 106 dB SNR(信号通过具有 A 加权滤波器的 ADC)
    • 110 dB 综合 SNR(信号通过具有 A 加权滤波器的 DAC 和耳机)
  • 用于最大 24 级均衡器的可编程双精度 MAC 引擎
  • 8 kHz 至 768 kHz 的串行端口采样率
  • 模拟输入至模拟输出的群延时为5 μs (fS = 768 kHz),带 FastDSP 旁路(零指令)
  • 3 个差分或单端模拟输入,可配置为麦克风或线路输入
  • 8 个数字麦克风输入
  • 模拟差分音频输出可配置为线路输出或麦克风驱动器
  • 2 个 PDM 输出通道
  • 支持 30 kHz 至 36 MHz 范围内任何输入时钟频率的 PLL
  • 4 通道异步采样速率转换器 (ASRC)
  • 2 个 16 通道串行音频端口,支持 I2S、左对齐、右对齐或高达 TDM16(在 Turbo 模式下为 TDM12)
  • 8 个内插器和 8 个抽取器,具有灵活路由
  • 电源
    • 模拟 AVDD 为 1.8 V(典型值)
    • 数字 I/O IOVDD 为 1.1 V 至 1.98 V
    • 0.85V 至 1.21V 时的数字 DVDD
    • 在 1.2 V 至 AVDD 下,耳机 HPVDD_L
  • 控制/通讯接口
    • I2C、SPI 或 UART 控制端口
    • 主四路 SPI (QSPI)
    • UART 通信端口
  • 从 QSPI 闪存自启动
  • 灵活 GPIO 和 IRQ
  • 64 引线框芯片规模 [LFCSP] 封装,9 mm × 9 mm 和 0.85 mm 封装高度
ADAU1861
具有音频 DSP 的三 ADC 单 DAC 低功耗编解码器

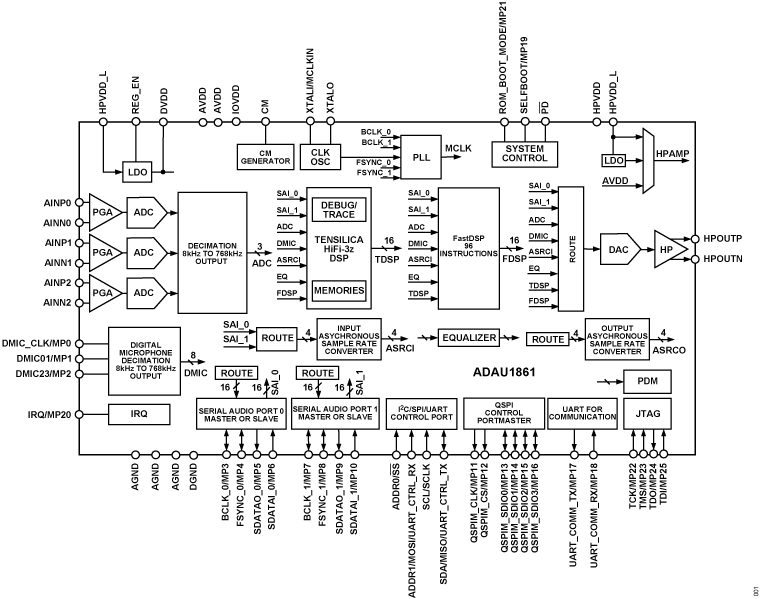

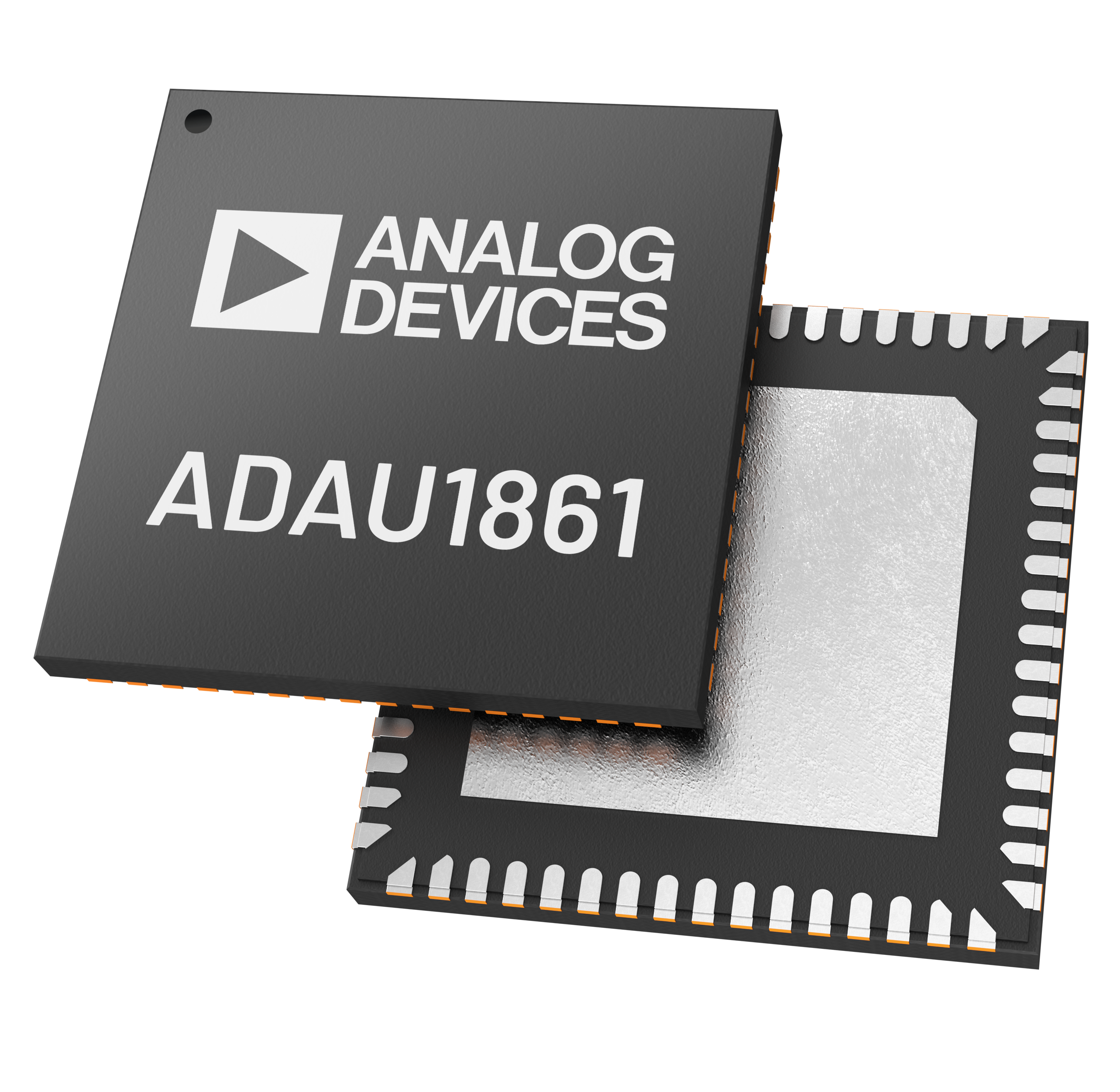

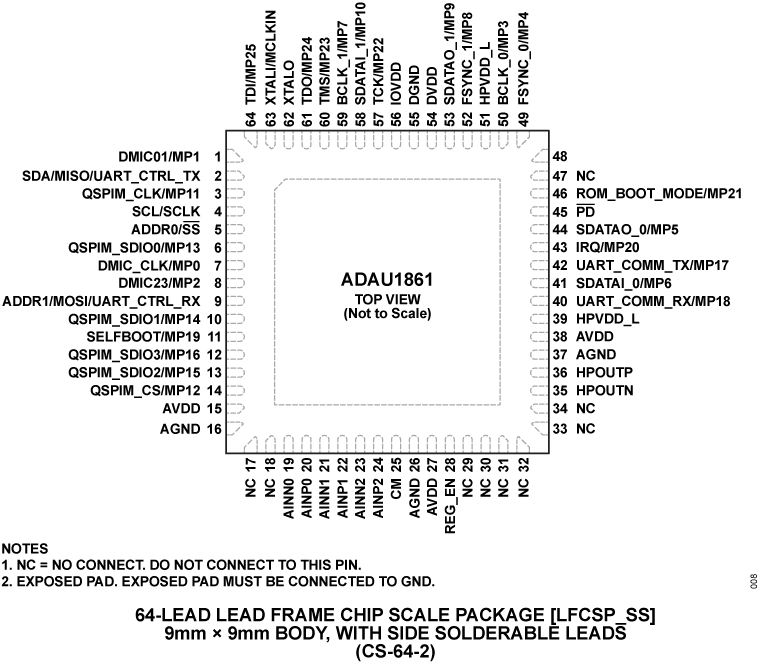

ADAU1861 Functional Block Diagram ADAU1861 Pin Configuration ADAU1861 Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

软件资源

Lark Studio

Lark Studio is a standalone Windows Graphical User Interface (GUI) tool for programing and tuning software on the Lark/Lark-Lite/SSM6515. Lark Studio includes intuitively reading/writing control registers, and providing a drag and drop interface for user to design FastDSP schematic, which can be downloaded to the target directly. It also supports safe loading, generating C source files, calculating tables of filter coefficients and visualizing filter magnitude & phase response. It also supports EQ configuration, along with calculating tables of filter coefficients and visualizing filter magnitude & phase response, generating C source files, and download to the target.

Lark SDK Setup

Lark SDK is embedded firmware package, including driver for all hardware modules of ADAU1860 and ADAU1850. It is delivered in source code format and also featured by log support, friendly high level APIs, etc.


评估套件

eval board
EVAL-ADAU1861

评估 EVAL-ADAU1861 三个 ADC、一个 DAC、具有音频 DSP 的低功耗编解码器

产品详情

本用户指南详细介绍了 EVAL-ADAU1861EBZ 评估板的设计和设置。EVAL-ADAU1861EBZ 提供 ADAU1861 上的所有模拟和数字输入和输出。ADAU1861 内核通过 ADI 公司的 Lark Studio 图形用户界面 (GUI) 软件进行控制,该软件通过 USB 连接到 EVAL-ADAU1861EBZ。EVAL-ADAU1861EBZ 可由 USB 总线供电,也可由单个 12 V 电源供电。所有这些电源都调节到 EVAL-ADAU1861EBZ. 所需的电压。

EVAL-ADAU1861EBZ 的印刷电路板 (PCB) 采用 4 层设计,内层上有接地平面和电源平面。EVAL-ADAU1861EBZ 包含用于连接外部麦克风和扬声器的连接器。ADAU1861 的主时钟可在外部提供,也可由板载 24.576 MHz 振荡器或晶体提供。

EVAL-ADAU1861EBZ 包含用于波束成形的麦克风阵列。一款 16 通道、高性能、192 kHz、24 位的数模转换器 (DAC),可用作音频调节的模拟输出。为了与 3.3V 的输入和输出兼容,所有数字音频接口都可以通过电平位移器从 1.8V 转换到 3.3V 的输入和输出。

有关 ADAU1861 的完整详细信息,请参阅 ADAU1861 数据手册,在使用 EVAL-ADAU1861EBZ 评估板时,必须同时参阅该数据手册和本用户指南。

EVAL-ADAU1861
评估 EVAL-ADAU1861 三个 ADC、一个 DAC、具有音频 DSP 的低功耗编解码器

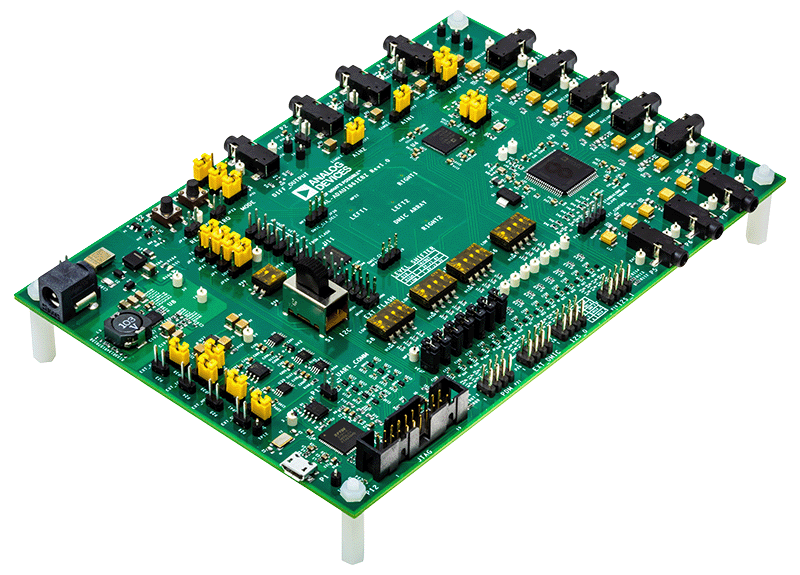

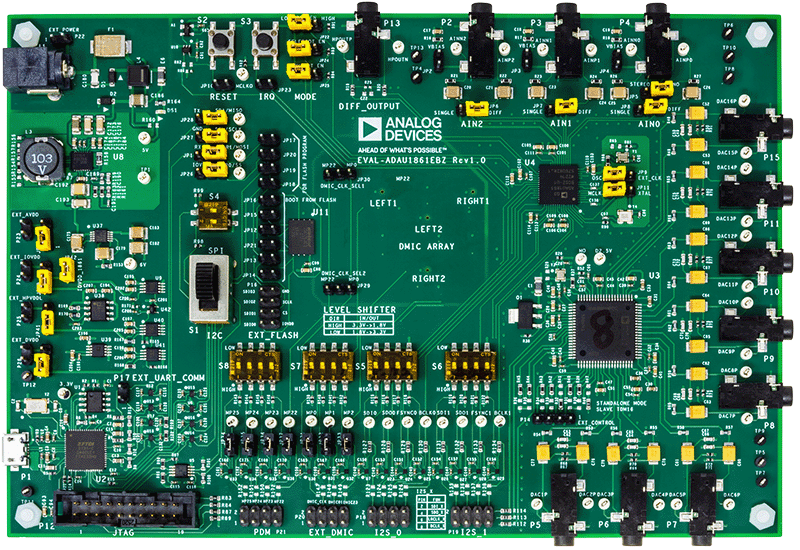

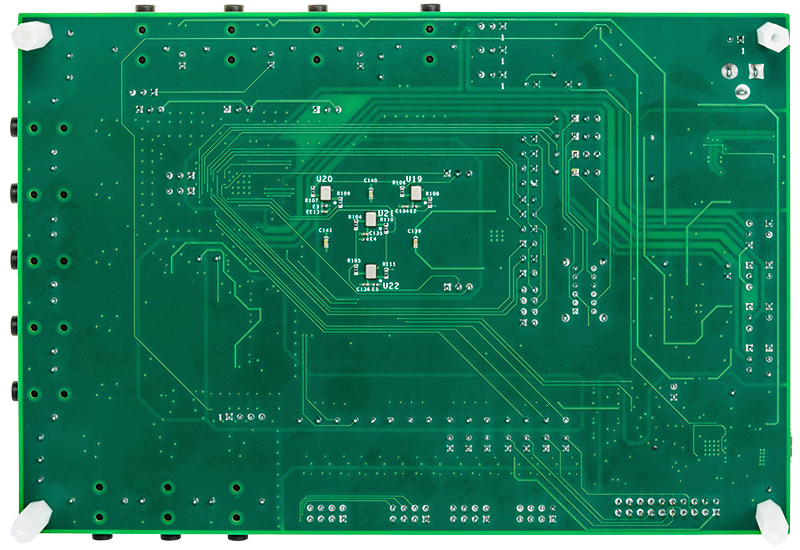

EVAL-ADAU1861EBZ Evaluation Board EVAL-ADAU1861EBZ Evaluation Board - Top View EVAL-ADAU1861EBZ Evaluation Board - Bottom View
