ADAU1850

推荐用于新设计

具有音频/FastDSP 的三 ADC 单 DAC 低功耗编解码器

数据手册 (Rev. A) 产品选型表

产品模型: 1

Viewing:

概述

可编程的 FastDSP 音频处理器
- 高达 768 kHz 的采样率
- 双二阶滤波器、限制器、音量控制、混频
低延迟 24 位 ADC 和 DAC
- 106 dB SNR（信号通过具有 A 加权滤波器的 ADC）
- 110 dB 综合 SNR（信号通过具有 A 加权滤波器的 DAC 和耳机）
8 kHz 至 768 kHz 的串行端口采样率
5 μs 模拟到模拟群延迟
用于 13 级均衡器的可编程双精度 MAC 引擎
3 个模拟输入（2 个差分和 1 个单端），可配置为麦克风或线路输入
模拟差分音频输出可配置为线路输出或麦克风驱动器

支持 30 kHz 至 27 MHz 范围内任何输入时钟频率的 PLL
1 通道 ASRCI，3 通道 ASRCO
串行音频端口支持 I²S、左对齐或高达 16 通道的时分复用
2 个内插器和 4 个抽取器，具有灵活路由
电源
- 模拟 AVDD 为 1.8 V（典型值）
- 数字 I/O IOVDD 为 1.8 V 至 3.3 V
- 耳机 HPVDD 为 1.8 V
- 耳机 HPVDD_L 为 1.2 V 至 1.8 V
控制/通讯接口
- I²C、SPI 或 UART
28 球 0.4 mm 间距 2.957 mm × 1.757 mm WLCSP

ADAU1850 是一款编解码器，具有三个输入和一个输出，包含一个数字信号处理器。从模拟输入到 DSP 内核再到模拟输出的路径已针对低延迟进行优化，适用于降噪耳机。通过加入少量无源组件，ADAU1850 提供了完整的耳机解决方案。

ADAU1850 采用小型 28 球 2.957 mm × 1.757 mm 晶圆级芯片尺寸封装 (WLCSP)。

应用

降噪手机、耳机和头戴式耳机
蓝牙主动降噪 (ANC) 手机、耳机和头戴式耳机
个人导航套件
数字照相机和摄像机
乐器效果处理器
多媒体扬声器系统
智能电话

产品模型: 1

参考资料

数据手册 1

ADAU1850: Three ADCs, One DAC, Low Power Codec with Audio/FastDSP Data Sheet (Rev.A) 07/30/2021

用户手册 1

UG-2006: Evaluating the ADAU1850 Three ADCs, One DAC, Low Power Codec with Audio/Fast DSP (Rev.A) 07/30/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADAU1850BCBZRL	28-ball WLCSP (2.957mm x 1.757mm x 0.5mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 7, 2022 - 21_0236 ADAU1850 Addition of an Alternate Test Site + Die and Data Sheet Revision
		PCN21_0236_Form Material_Report Revised Datasheet Specification Qualification Results Summary Test Correlation Report
ADAU1850BCBZRL	量产

这是最新版本的数据手册

软件资源

Lark Studio

Lark Studio is a standalone Windows Graphical User Interface (GUI) tool for programing and tuning software on the Lark/Lark-Lite/SSM6515. Lark Studio includes intuitively reading/writing control registers, and providing a drag and drop interface for user to design FastDSP schematic, which can be downloaded to the target directly. It also supports safe loading, generating C source files, calculating tables of filter coefficients and visualizing filter magnitude & phase response. It also supports EQ configuration, along with calculating tables of filter coefficients and visualizing filter magnitude & phase response, generating C source files, and download to the target.

更多内容

Lark SDK Setup

Lark SDK is embedded firmware package, including driver for all hardware modules of ADAU1860 and ADAU1850. It is delivered in source code format and also featured by log support, friendly high level APIs, etc.

更多内容

找不到您所需的软件或驱动?

评估套件

评估3个ADC、1个DAC、带音频/FastDSP的低功耗编解码器ADAU1850

立即购买更多内容

产品详情

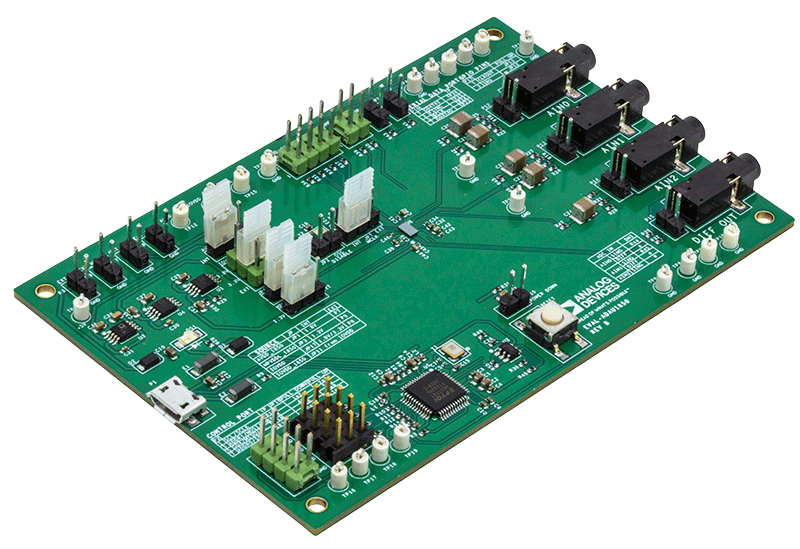

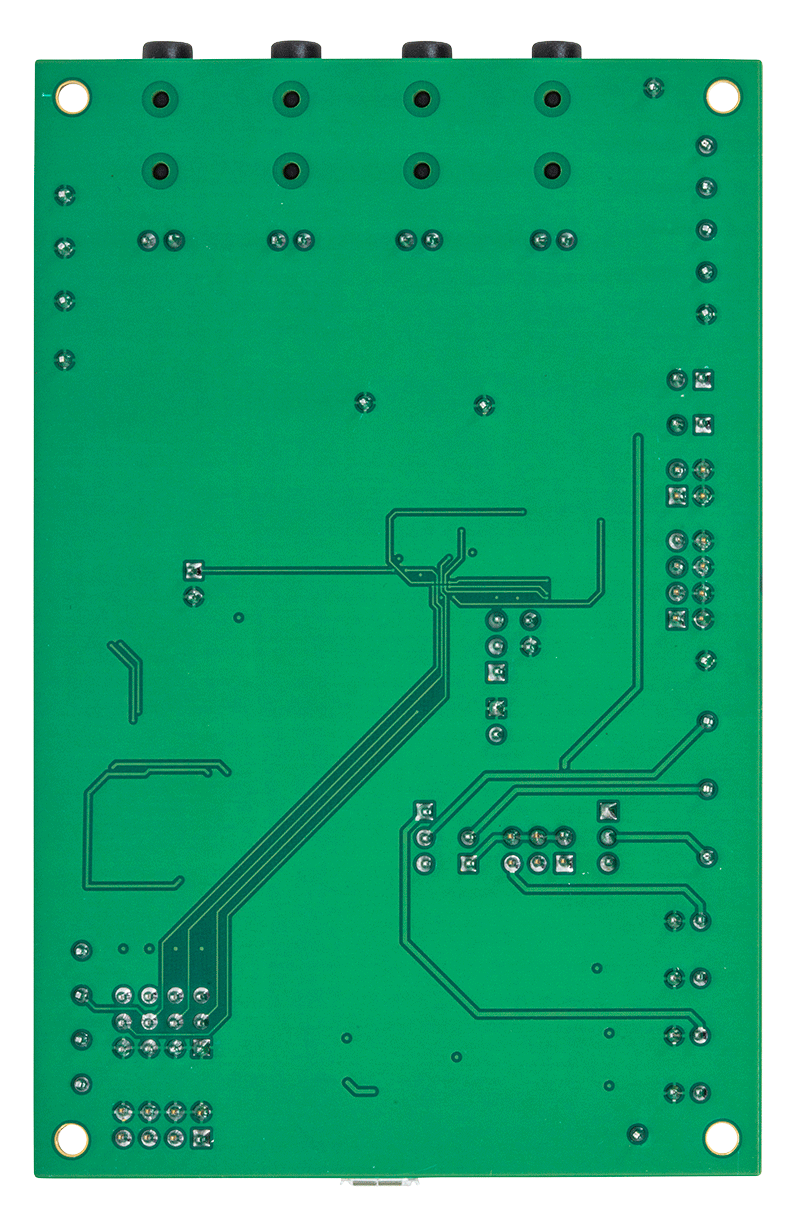

本用户指南介绍了 EVALADAU1850EBZ 评估板的设计和设置。

此评估板可用于访问 ADAU1850 上的所有模拟和数字输入/输出。ADAU1850 内核通过 ADI 公司的 Lark Studio^™ 软件进行控制，该软件通过 USB 连接到 EVAL-ADAU1850EBZ。软件开发工具套件 (SDK) 也由ADI公司提供，用于数字码开发。

EVAL-ADAU1850EBZ 可由 USB 总线供电，也可由单个 3.8 V 至 5 V 电源供电。这些电源选项都调节到 EVAL-ADAU1850EBZ 所需的电压。印刷电路板 (PCB) 采用 4 层设计，内层上有接地平面和电源平面。EVAL-ADAU1850EBZ 包含用于连接外部麦克风和扬声器的连接器。在没有外部时钟源的情况下，可以通过内部RC振荡器生成主时钟。它也可以由外部提供或由板载24.576 MHz振荡器提供。

资料

UG-2006: Evaluating the ADAU1850 Three ADCs, One DAC, Low Power Codec with Audio/Fast DSP (Rev.A)
2021/7/30
