ADAU1472

过期

SigmaDSP 数字音频处理器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 270 MHz 32 位 Cadence Tensilica HiFi 4 音频 DSP
    • 每周期四通道 32 位 × 32 位 MAC 支持
    • 单一 IEEE 浮点乘法器
    • 320 kB L1 SRAM 和 160 kB L1 高速缓存
    • 大型 2 MB L2 系统 SRAM
    • 加速算术指令扩展
    • 可使用完整的开发工具包进行 C/C++ 编程
    • 软件与 HiFi DSP 系列兼容
  • 低功耗语音检波器始终侦听模式和 DSP 内核唤醒
  • 低延迟音频通道
  • 4 个立体声异步采样速率转换器
  • 用于从晶体生成主时钟的时钟振荡器
  • 整数 PLL 和灵活的时钟发生器
  • 用于从 IOVDD 电源产生 1.2 V 电压的片内稳压器
  • 6 个具有 32 位数字输入/输出的数字音频输入和输出端口（串行端口），支持 8 kHz 至 192 kHz 的工作频率



  • 灵活的串行数据配置，具有 I2S、时分复用、左对齐和右对齐格式、脉冲编码调制 (PCM) 和双向模式
  • S/PDIF 接收器和变送器 — 高达 96 kHz 采样速率
  • 14 个数字 PDM 麦克风输入通道
  • 2 个立体声 PDM 输出端口
  • SPI 闪存接口 — 高达 2 GB 四路输入/输出串行闪存
  • SPI 控制接口 — 具有单路、双路和四路模式的主从接口
  • I2C 主接口
  • JTAG 调试端口
  • 使用自引导功能从串行存储器引导 ROM
  • 用于数字控制和输出的 8 个多用途引脚
  • 适用于主机/驱动器通信的专用事件管理器
  • 144 球 0.5 mm 间距 6.095 mm × 6.135 mm WLCSP
  • 温度范围 0°C 至 85°C

ADAU1472 是一款高质量 SigmaDSP® 数字音频处理器，配备大型内部存储器，可以进行高效音频源分离、远场语音捕获、语音处理、深度学习和高级音频信号处理。该处理器将高度优化的 Cadence® Tensilica® HiFi® 4 音频/语音处理器与 ADI 公司的自定义数学加速指令扩展和灵活的输入输出架构结合在一起。HiFi 4 处理器支持每周期四个 32 位 × 32 位乘数累加器 (MAC)，配备 72 位累加器、双 64 位存储器负载和本机电气与电子工程师学会 (IEEE) 单精度浮点乘法器。

ADAU1472 处理器具有高达 270.336 MHz 的性能，支持低延迟逐样本音频处理和并行逐块处理范式。整数锁相环 (PLL) 和灵活的时钟发生器硬件可同时生成多达 15 个音频采样速率（8 kHz 至 192 kHz）。这些时钟发生器，再加上板载异步采样速率转换器 (ASRC) 和灵活的硬件音频路由矩阵，可大大简化结构复杂音频系统的设计。

HiFi 4 数字信号处理器 (DSP) 内核具有以 DSP 内核时钟速率运行的 480 kB L1 存储器，其中包括 256 kB 数据随机存取存储器 (RAM)、64 kB 指令 RAM、128 kB 数据高速缓存和 32 kB 指令高速缓存，另外还有以二分之一的 DSP 内核时钟速率运行的 2 MB L2 系统静态随机存取存储器 (SRAM)。该处理器还支持 2 GB 的外部闪存，用于存储大型数据表和自引导代码。

双片内电源域可实现低功耗运行，包括以 IOVDD 作为有效电源，通过灵活的音频路由矩阵路由音频的能力。可配置的语音检测硬件可以在低功耗状态下运行的同时检测人类语音的开始，并可以生成内部 DSP 和外部唤醒信号。

ADAU1472 包括高度可配置的串行端口、Sony/Philips 数字接口格式 (S/PDIF) 接口以及多用途输入/输出引脚，可连接各种模数转换器 (ADC)、数模转换器 (DAC)、数字音频套件、放大器和控制电路。该套件还可直接与多达 14 个脉冲密度调制 (PDM) 输出麦克风相连，因为它包含专门为此目的设计的集成式抽取滤波器。配备集成式内插滤波器的 PDM 输出可以直接连接到 PDM 输入 D 类放大器。

该处理器具有两个串行外设接口 (SPI) 总线主控制端口，允许套件与多个 SPI 兼容套件通信，包括支持单、双和四输入/输出运行。此外，SPI 闪存端口可以在极低中央处理单元 (CPU) 开销和独立自引导运行的情况下，实现直接存储器映射读取访问。

ADAU1472 将高性能 DSP 内核、大 RAM 和小外形尺寸组合在一起，适用于替代处理负载相同时功耗更大的大型通用 DSP。

应用

  • 远场语音接口套件
  • 音频源分离
  • 音频嵌入式深度学习
  • 商业和专业音频处理
ADAU1472
SigmaDSP 数字音频处理器
ADAU1472 Functional Block Diagram ADAU1472 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADAU1472Z

ADAU1472 SigmaDSP 数字音频处理器评估板

立即购买 更多内容

特性和优点

  • 具有 2 个模拟输入和 4 个模拟输出的板载 ADAU1761 编解码器
  • 立体声 S/PDIF 输入
  • 立体声 S/PDIF 输出
  • 自引导串行闪存

产品详情

用户指南介绍了 EVAL-ADAU1472Z 评估板的设计、设置和操作，允许用户评估 ADAU1472 SigmaDSP® 数字音频处理器。

EVAL-ADAU1472Z 评估板可用于访问 ADAU1472 的数字串行音频端口及其某些通用输入和输出 (GPIO)。EVAL-ADAU1472Z 中包含 ADAU1761 编解码器，可提供模拟输入和输出。

ADAU1472 可以通过多种方式进行配置。板载串行闪存可以编程为自引导模式。

EVAL-ADAU1472Z 评估板由 5 V 直流电源供电，该电源可调节到评估板所需的电压。印刷电路板 (PCB) 采用 4 层设计，内层上有接地平面和电源平面。EVAL-ADAU1472Z 评估板包含用于外部模拟输入和输出的连接器，以及 Sony/Philips Digital Interface (S/PDIF) 光学接口。

有关 ADAU1472 和 ADAU1761 的完整详细信息，请参阅 ADAU1472 和 ADAU1761 数据手册，使用 EVAL-ADAU1472Z 评估板时，必须将数据手册与用户指南结合使用。
EVAL-ADAU1472Z
ADAU1472 SigmaDSP 数字音频处理器评估板

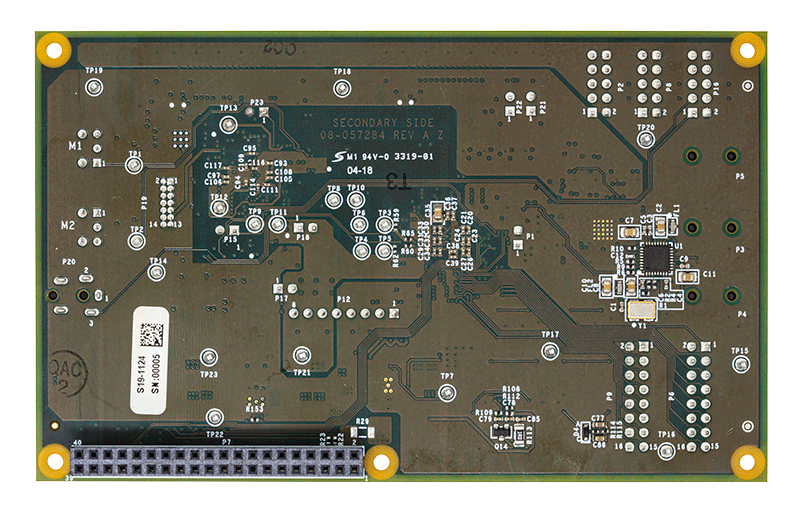

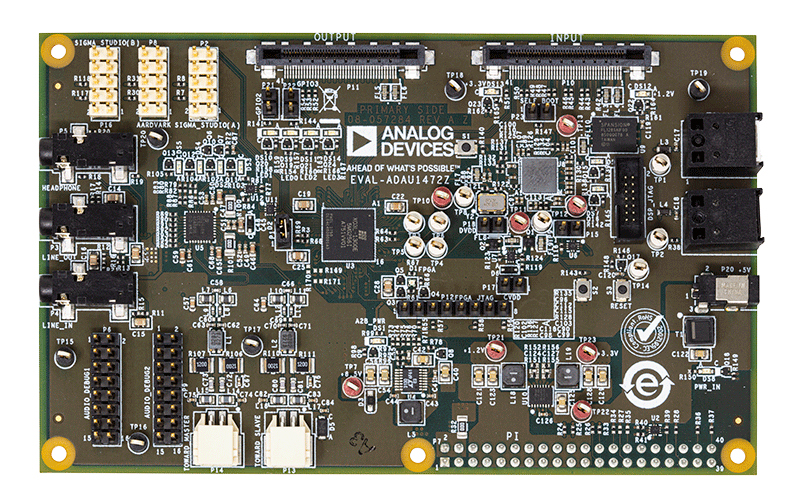

EVAL-ADAU1472Z Evaluation Board EVAL-ADAU1472Z Evaluation Board - Top View EVAL-ADAU1472Z Evaluation Board - Bottom View
