ADAQ4381-4
推荐用于新设计四路、14位、4 MSPS、同步采样、μModule 数据采集解决方案
- 产品模型
- 1
概述
- 使用简单的 μModule® 数据采集系统
- 与分立解决方案相比,占用空间减少 11 倍
- 集成关键无源元件
- 5 V 单电源供电
- 保证 14 位无漏码
- 片内过采样功能
- 解析度提高 2 位
- 超出范围指示 (ALERT)
- INL:±0.3 LSB 典型值,±1 LSB 最大值
- SNR(典型值)
- 增益 = 1.0 时为 85 dB,fIN= 1 kHz
- 92.4 dB,OSR = ×8,增益 = 1.0,fIN= 1 kHz
- 通道间相位匹配:fIN= 20kHz 时典型值为 0.005°
- 集成高精度基准,典型漂移为 3 ppm/°C
- 增益误差:0.003% 典型值
- 增益漂移:典型值为 0.8 ppm/°C
- 集成内部缓冲器具有 VCM 生成
- 具有信号缩放功能的集成全差分 ADC 驱动器
- 宽输入共模电压范围
- 高共模抑制
- 单端到差分转换
- 可通过引脚选择输入范围(带超范围功能)
- 输入范围:±2V、±3.3V、±5.5V、±11V
- 增益/衰减:G = 0.3、0.6、1.0 和 1.6
- 高速串行接口
- 8 毫米 x 8 毫米、0.8 毫米间距、81 球 CSP_BGA 封装
ADAQ4381-4 是一款四通道精密数据采集 (DAQ)、信号链 μModule 解决方案,可将组件选择、优化和布局方面的信号链设计的挑战从设计人员转移到套件上,从而缩短精密测量系统的开发周期。
ADAQ4381-4 采用系统级封装 (SIP) 技术,将多个常见信号处理和调节模块组合到单个设备中,从而减少了最终系统元件数量。这些模块包括四通道、高分辨率 14 位、4 MSPS 同步采样 SAR ADC、低噪声、全差分 ADC 驱动放大器、3.3 V 精密电压基准、低噪声缓冲放大器和低压差线性稳压器。
ADAQ4381-4 具有片上过采样模块,可改善动态范围并降低较低带宽下的噪声。过采样可将分辨率提升多达两位。它提供了可配置 ADC 驱动器反馈环路的灵活性,允许四种增益和衰减调整,并接受全差分或单端到差分输入配置。
ADAQ4381-4 采用 Analog Devices, Inc. 的 iPassives® 技术,整合了具有出色匹配和漂移特性的关键无源元件,以最大限度地减少温度相关误差源并提供优化的信号链性能。ADAQ4381-4 采用 8 mm × 8 mm × 0.8 mm 间距、81 球 CSP_BGA 小型封装,可实现紧凑设计而不牺牲性能,并简化终端系统物料清单管理。ADAQ4381-4 采用 5 V 单电源供电可保证其最佳性能,封装内包含所有必需的旁路和去耦电容。ADAQ4381-4 系统集成度解决了许多设计难题,为多通道应用提供了紧凑、简单的解决方案。
转换结果可以通过四线模式同时输出,以获得更快的吞吐量,或者在允许较低的吞吐量时,通过单线串行模式输出。ADAQ4381-4 使用单独的逻辑电源,与 1.8 V、2.5 V 和 3.3 V 接口兼容。ADAQ4381-4 可在 −40°C 至 +105°C 温度范围内工作。
应用
- 实验室级电池测试系统
- 电机控制电流检测
- 电机控制位置反馈
- 声纳
- 电能质量监控
- 数据采集系统
- 掺铒光纤放大器 (EDFA) 应用
- I 和 Q 解调
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

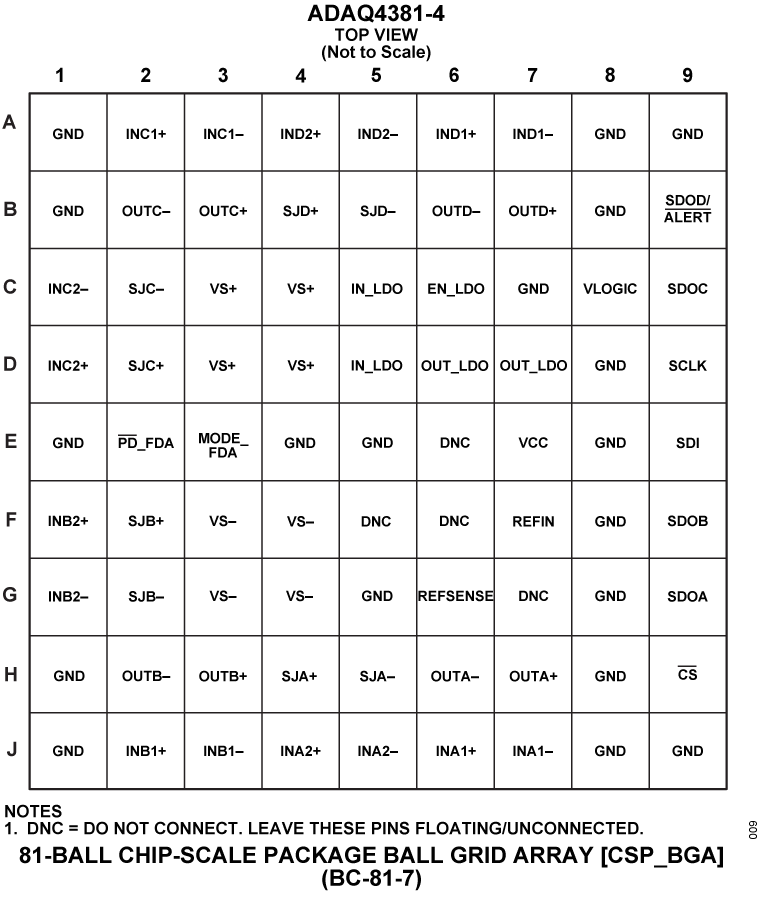

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
