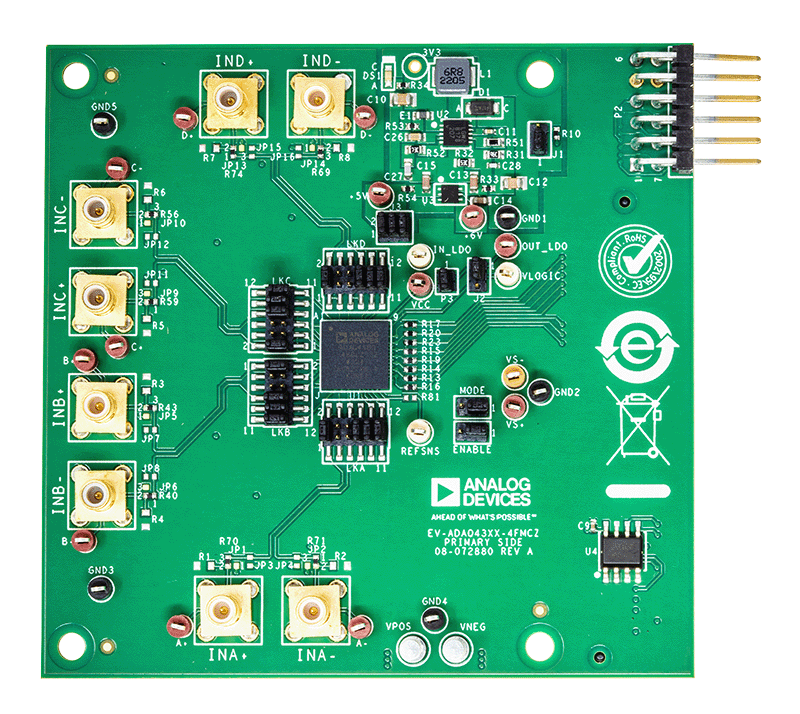

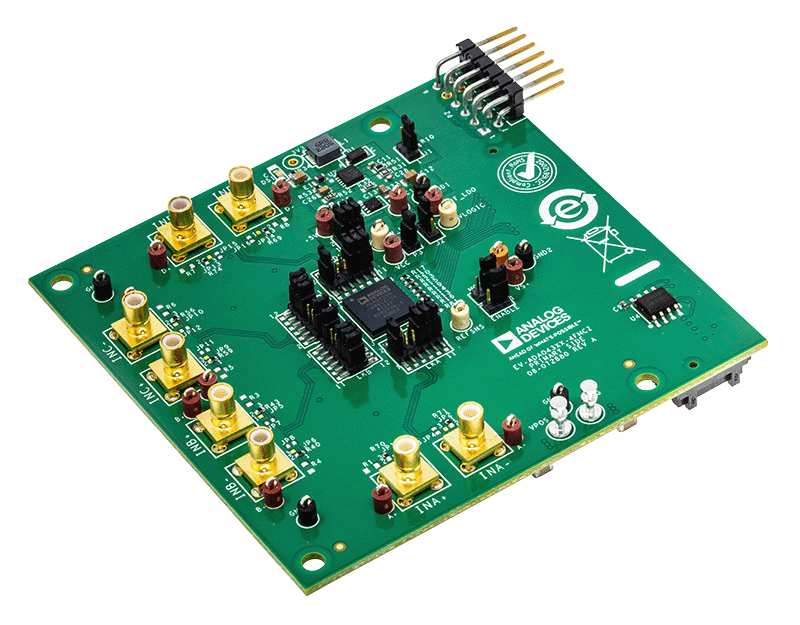

EV-ADAQ4380-4FMCZ 和 EV-ADAQ4370-4FMCZ 评估板（见图 1）可分别对 ADAQ4380-4 和 ADAQ4370-4 四路、16 位、4/2 MSPS、同步采样、μModule 数据采集解决方案进行简单评估。该评估板展示了 ADAQ4380-4 和 ADAQ4370-4 μModules 的性能，是适用于多种应用的多功能工具。

ADAQ4380-4 与 ADAQ4370-4 μModule 将多个常见的信号处理和调理模块组合成一个器件，该器件包含一个低噪声、全差分模数转换器（ADC）驱动器、一个高精度 3.3 V 基准电压源芯片、低噪声基准电压源缓冲器、高分辨率、四路、16 位、4/2 MSPS 同步采样逐次逼近寄存器（SAR）ADC，以及实现最佳性能所需的所有关键无源元件。

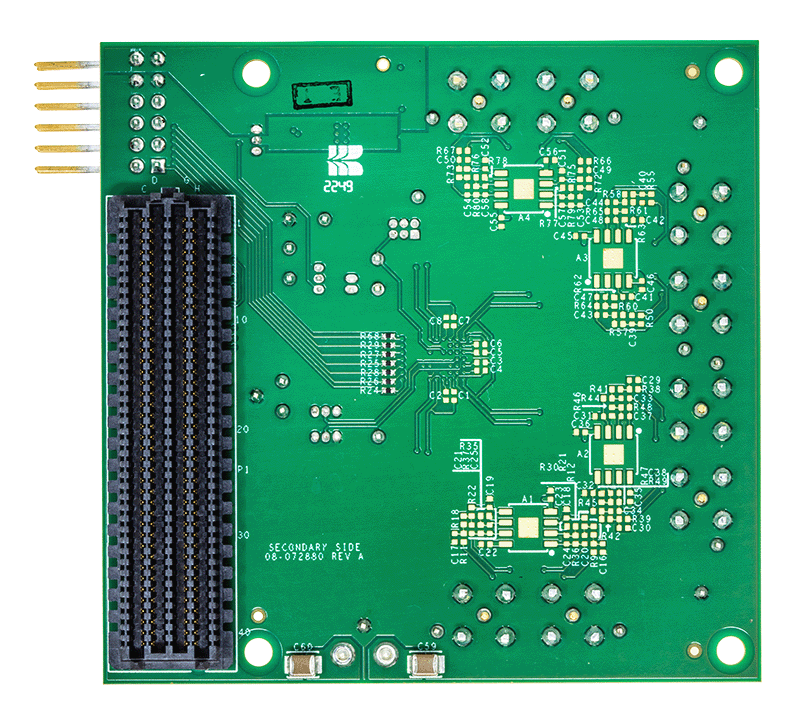

EV-ADAQ4380-4FMCZ 和 EV-ADAQ4370-4FMCZ 评估板通过 160 针 FMC 连接器与高速系统演示平台 SDP-H1（EVAL-SDP-CH1Z）板连接，如图 2 所示。

有关完整规格，请参阅 ADAQ4380-4 和 ADAQ4370-4 数据手册，使用 EV-ADAQ4380-4FMCZ 和 EVADAQ4370- 4FMCZ 评估板时必须同时参阅本用户指南与数据手册。有关当前原理图、布局和物料清单，请参阅 EVAL-ADAQ4380-4 或 EVAL-ADAQ4370-4 产品页面。

技术与领域

相关产品

使用入门

  • 运行 Windows® 10 或更高版本的 PC
  • SDP-H1（EVAL-SDP-CH1Z）控制器板
  • 低噪声、精密信号源（如 APX500 系列）
  • 标准 USB A 至 USB mini-B
  • 适合 16 位测试的带通滤波器（可选，值基于信号频率）
