ADA4355
推荐新设计使用位接收器 μModule 的可编程跨阻抗和电流
- 产品模型
- 1
产品详情

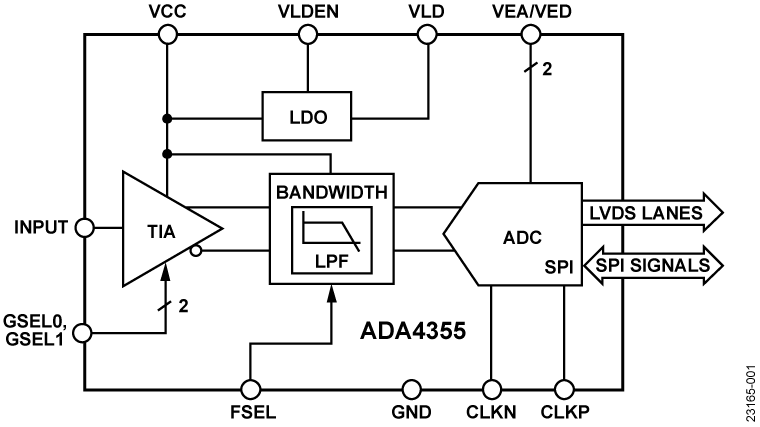

- 高性能、电流输入、数据采集 μModule，括 TIA、模拟滤波器、ADC 驱动器和 ADC
- 3 个可选的 TZ 设置：2 kΩ,、20 kΩ 和 200 kΩ
- ADC 的内部 1.8 V LDO
- 所有无源组件，包括电源去耦

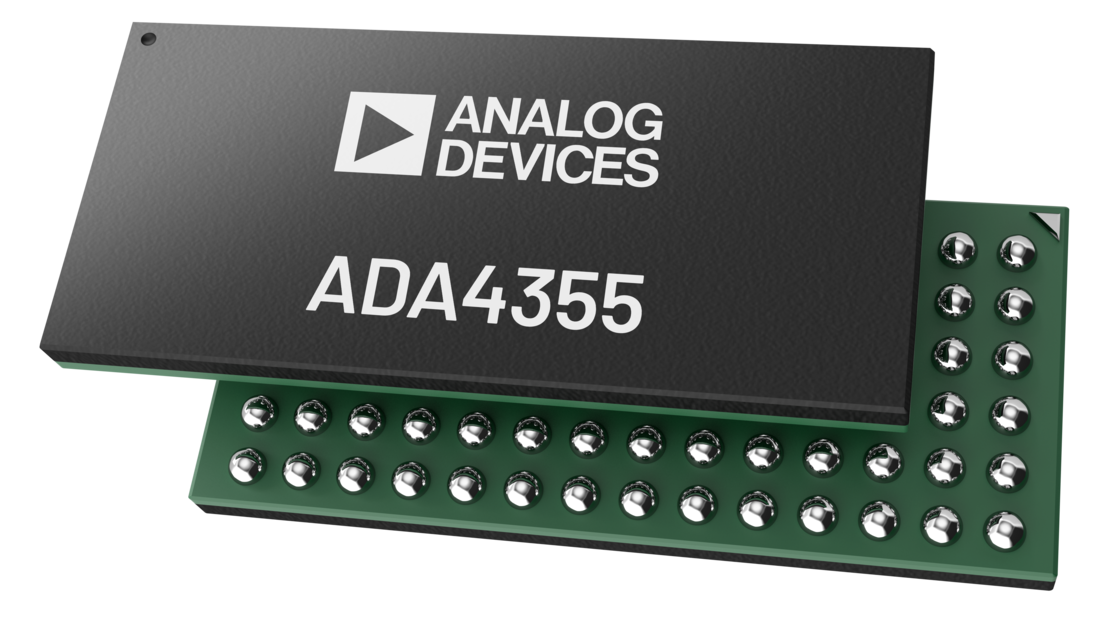

- 小尺寸：12.00 mm × 6.00 mm CSP_BGA
- 采用 3.3 V 单电源供电
- 满量程输入电流为 800 μA (TZ = 2 kΩ)
- 快速输入过载恢复
- 高模拟输入电流至 40 mA
- 模拟滤波器，用于降噪和抗混叠滤波
- 可选的 1.0 MHz 和 100 MHz LPF 带宽
- 低输入参考电流噪声：16 pA rms
- TZ = 200 kΩ，65536 平均值，1 MHz 模拟滤波器
- 支持低至 10 ns 的输入脉冲宽度
- 采样率高达 125 MSPS 的 14 位 ADC
- 串行 LVDS 数据输出
- SPI 控制接口
- 静态功率：546 mW，启用 LDO
- 温度范围：−40 °C 至 +85 °C
ADA4355 是一款完整的高性能电流输入 μModule®。为了节省空间，ADA4355 包括所有必需的有源和无源元件，以实现完整的电流位数据采集解决方案，支持小型光学模块和多通道系统。
该套件的高速跨阻放大器（TIA）支持 10 ns 脉冲宽度，从而为飞行时间 (ToF) 的测量提供了高空间分辨率。此外，ADA4355 包含三个 TIA 增益 (TZ) 设置，以较大限度地提高动态范围。内部可选模拟低通滤波器 (LPF) 可以将套件带宽限制在 100 MHz 的转折频率，以较大限度地降低宽带噪声，同时还可以作为 125 MSPS模数转换器的抗混叠滤波器。对于较低带宽的信号或较宽的信号脉冲（例如 20μs 或更宽），滤波器可以将截止频率设置为 1.0 MHz，进行额外降噪。
14 位 ADC 以高达 125 MSPS 的速率转换放大的电压信号，并通过两条串行低压差分信号 (LVDS) 数据通道输出数字化信号，每条通道的速率最高可达 1 Gbps。数据时钟输出 (DCO) 工作频率高达 500 MHz，支持双倍数据速率 (DDR) 操作。
ADA4355 从大输入电流信号中实现快速过驱恢复，采用 12.00 mm × 6.00 mm CSP_BGA 封装，工作温度范围为 40°C 至 +85°C。
应用
- 电流电压转换
- 化学分析仪
- 质谱分析
- 飞行时间
- 光纤检测
- OTDR
- 光学放大器
- 可重新配置的光分插复用器（ROADM）
参考资料
视频 7
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADA4355ABCZ | 84-Ball CSP-BGA (12mm x 6mm x 1.5mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 1, 2024 - 24_0009 Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process |
||
| ADA4355ABCZ | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件

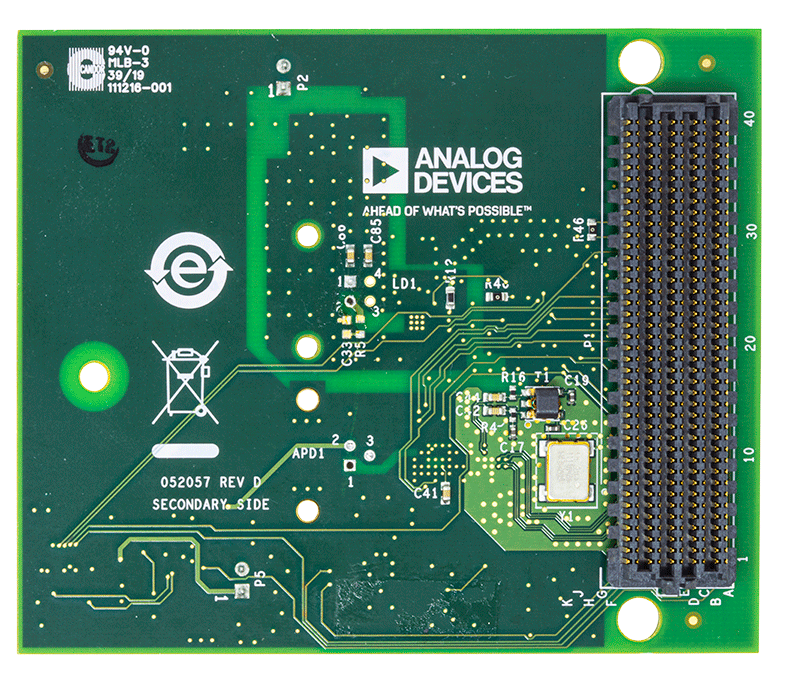

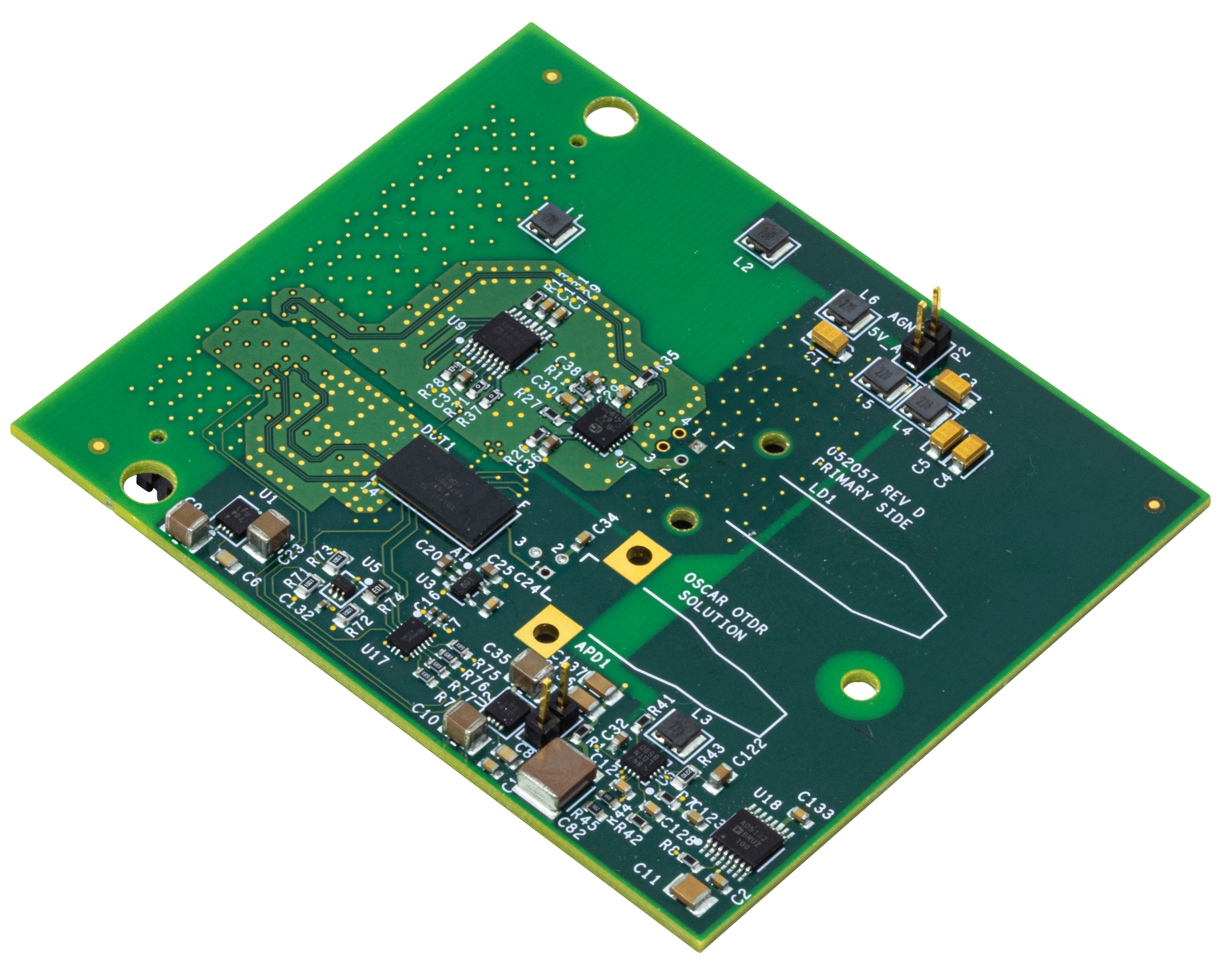

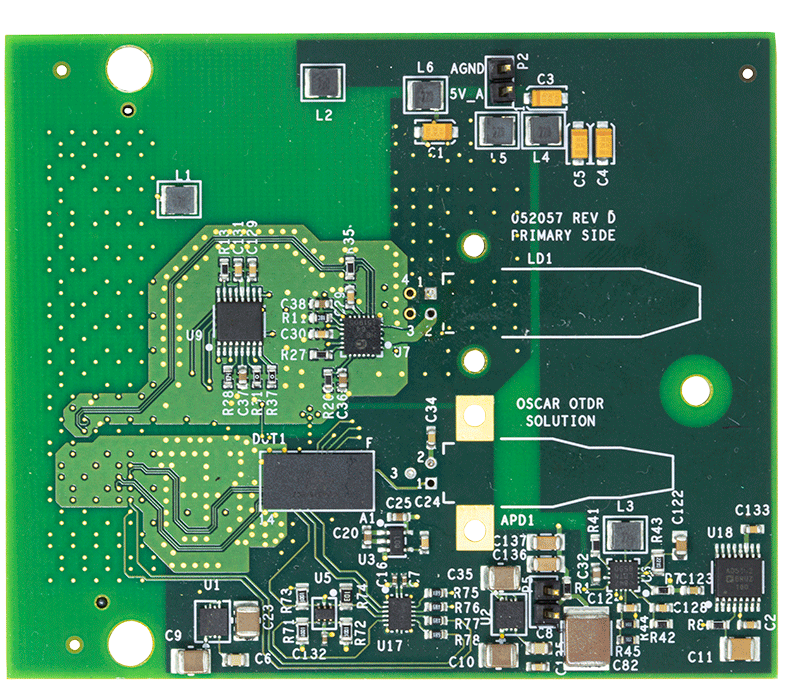

ADA4355 评估系统
