概览
优势和特点
- 相关双采样器(CDS)
- 0 dB 至18 dB像素增益放大器(PxGA®)
- 6 dB至42 dB、10位可变增益放大器(VGA)
- 12位36 MSPS ADC
- 具有可变电平控制功能的黑色电平箝位
- 完整的片内时序驱动器
- Precision Timing 内核，分辨率<600 ps
- 片内3 V水平和RG驱动器

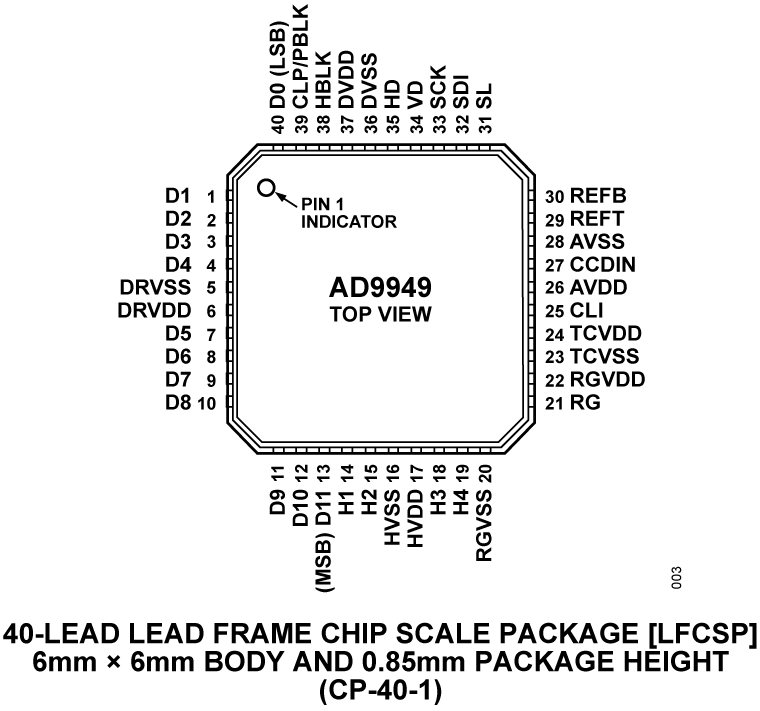

- 40引脚LFCSP封装
产品详情
AD9949是一款高度集成的CCD信号处理器，适用于数码相机应用。该器件由带模数转换功能的完整模拟前端和可编程的时序驱动器组成，额定像素速率最高可达36 MHz。Precision Timing内核允许以600 ps以下的分辨率调整高速时钟。模拟前端包括黑色电平箝位、CDS、PxGA、VGA和一个36 MSPS 12位ADC。时序驱动器为RG和H1–H4提供高速CCD时钟驱动器。此外，可通过三线式串行接口进行编程。
AD9949采用节省空间的40引脚LFCSP封装，额定工作温度范围为−25°C至+80°C。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD9949AKCPZ | 材料声明 | 质量和可靠性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| AD9949AKCPZRL | 材料声明 | 质量和可靠性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| AD9949KCPZ | 材料声明 | 质量和可靠性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| AD9949KCPZRL | 材料声明 | 质量和可靠性 | 40-Lead LFCSP (6mm x 6mm w/ EP) | |
| Wafer Fabrication Data |
