概览

优势和特点

  • 差分传感器输入,输入范围为1 V p-p
  • 0 dB/6 dB可变增益放大器(VGA)
  • 低噪声光学黑色箝位电路
  • 14位、56 MSPS模数转换器(ADC)
  • 保证无失码
  • 三线式串行数字接口
  • 3 V单电源供电
  • 低功耗CMOS:145 mW(3.0 V,56 MHz)

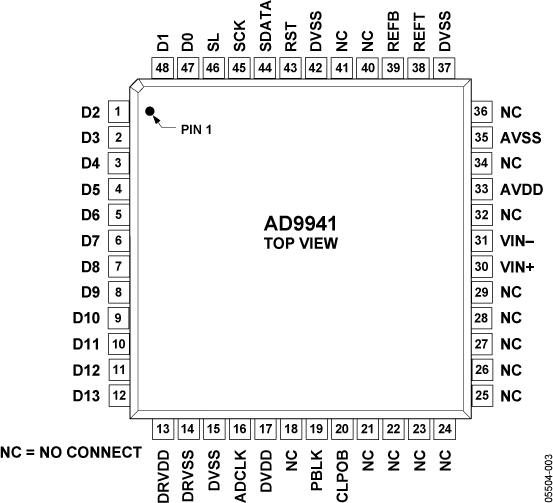

  • 48引脚LQFP封装

产品详情

AD9941是一款适合无需相关双采样(CDS)的成像应用的完整模拟信号处理器。它还适用于处理AD9940 CDS前端产品的输出信号。该器件具有56 MHz、单通道架构,设计用于采样和调理已经内置CDS的CMOS成像仪和CCD阵列的输出。AD9941信号链由差分输入采样保持放大器(SHA)、数字控制可变增益放大器(VGA)、黑色电平箝位和14位ADC组成。

内部寄存器通过三线式串行数字接口进行编程。

AD9941采用3 V单电源供电,功耗典型值为145 mW,提供48引脚LQFP封装。

应用

  • 使用CMOS成像仪的数码相机
  • 专业高清电视摄像机
  • 专业/高端数码相机
  • 广播相机
  • 产品生命周期 icon-not-recommended 新设计不推荐使用本产品

    表示相关产品已过时,ADI公司不再推荐新设计使用。

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    AD9941BSTZ 材料声明 质量和可靠性 48-Lead LQFP (7mm x 7mm)
    AD9941BSTZRL 材料声明 质量和可靠性 48-Lead LQFP (7mm x 7mm)
