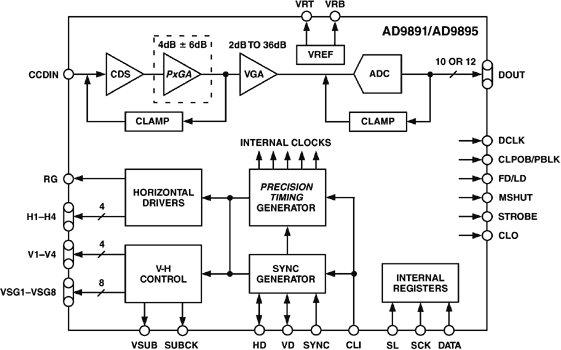

AD9891和AD9895是两款适合数码相机应用的高度集成CCD信号处理器。两款器件均内置具有模数转换功能的完整模拟前端和全功能可编程时序发生器。Precision Timing内核在20 MHz下工作时允许以1 ns的分辨率调整高速时钟，而在30 MHz下工作时允许以700 ps的分辨率调整高速时钟。
AD9891的额定像素速率最高达20 MHz，AD9895的额定像素速率为30 MHz。模拟前端包括黑色电平箝位、CDS、PxGA、VGA和一个10位或12位模数转换器。时序发生器提供所有必需的CCD时钟：RG、水平时钟、垂直时钟、传感器门限脉冲、基底时钟和基底偏置控制。采用三线式串行接口对操作进行编程。
AD9891和AD9895采用节省空间的64引脚CSPBGA封装，额定工作温度范围为-20℃至+85°C。
