概览
优势和特点
- 40 MHz相关双采样器（CDS）
- 0至34 dB可变增益放大器（VGA）
- 预消隐功能
- 低噪声箝位电路
- 10位、40 MSPS模数转换器
- 保证无失码
- 提供辅助输入
- 三线式串行数字接口
- +3 V单电源供电
- 功耗：155 mW
- 48引脚LQFP封装
产品详情

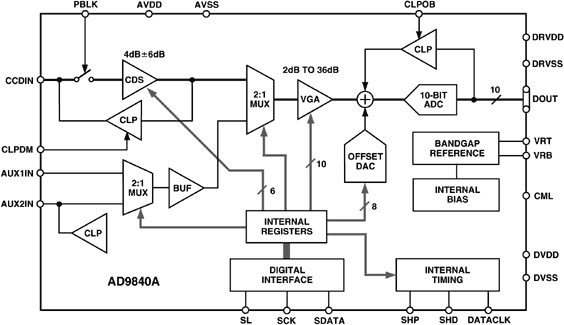

AD9840A是一款适合高速CCD相机应用的完整模拟前端（AFE）产品，内置采样、调理和数字化隔行和逐行扫描区域CCD的模拟输出所需的电路。AD9840A执行相关双采样（CDS）、增益调整、黑色电平校正和模数转换。器件还具有其他输入模式，用于处理模拟视频信号。AD9840A的内部寄存器用于控制增益、偏移电平及其他功能，可通过三线式串行数字接口对其进行编程。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD9840AJSTZ | 材料声明 | 质量和可靠性 | 48-Lead LQFP (7mm x 7mm) | |
| AD9840AJSTZRL | 材料声明 | 质量和可靠性 | 48-Lead LQFP (7mm x 7mm) | |
| Wafer Fabrication Data |
