概览
优势和特点
- 直接RF合成（2.5 GSPS更新速率）
-- 基带模式下为直流至1.25 GHz
-- 混合模式下为1.25至3.0 GHz - 业界领先的单/多载波IF或RF合成
- 双端口LVDS数据接口
-- 工作范围最高可达1.25 GSPS
-- 源同步DDR时钟
- 与AD9739引脚兼容
- 可编程输出电流：8.7至31.7 mA
- 低功耗：1.1 W (2.5 GSPS)
产品详情
AD9737A/AD9739A是11位/14位、2.5 GSPS高性能RF DAC，能够合成直流至3 GHz范围内的宽带信号。 AD9737A/AD9739A与AD9739的引脚和功能均兼容，但不支持同步或RZ模式，且额定工作范围是1.6 GSPS至2.5 GSPS。
由于去除了同步电路，AD9737A/AD9739A上的一些不良干扰（即图像和分立时钟杂散）在上电循环之间保持固定不变，从而可进行系统校准。 AD9739和AD9737A/AD9739A的交流线性度和噪声性能相同。
内置片内控制器使系统集成得以简化。 双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。 片内控制器用于管理外部和内部时钟域随温度而发生的变化，以确保主机与DAC内核间的可靠数据传输。 此外还提供一个串行外设接口(SPI)，用于器件配置和状态寄存器回读。
AD9737A/AD9739A采用0.18 μm CMOS工艺制造，以1.8 V和3.3 V电源供电。 这些器件提供160引脚芯片级球栅阵列封装，封装寄生效应很低。
产品聚焦
- 能够合成第一或第二奎斯特区内的高质量宽带信号，带宽最高可达1.25 GHz。
- 专有四通道开关DAC架构，提供出色的交流线性度性能，同时支持混合模式操作。
- 双端口双倍数据速率LVDS接口，支持2500 MSPS的最大转换速率。
- MSPS
- 通过片内控制器管理外部和内部时钟域偏斜。
- 可编程8.66 mA至31.66 mA范围的差分电流输出。
应用
- 宽带通信系统
- DOCSIS CMTS 系统
- 军用干扰发射器
- 仪器仪表、自动测试设备
- 雷达、航空电子
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

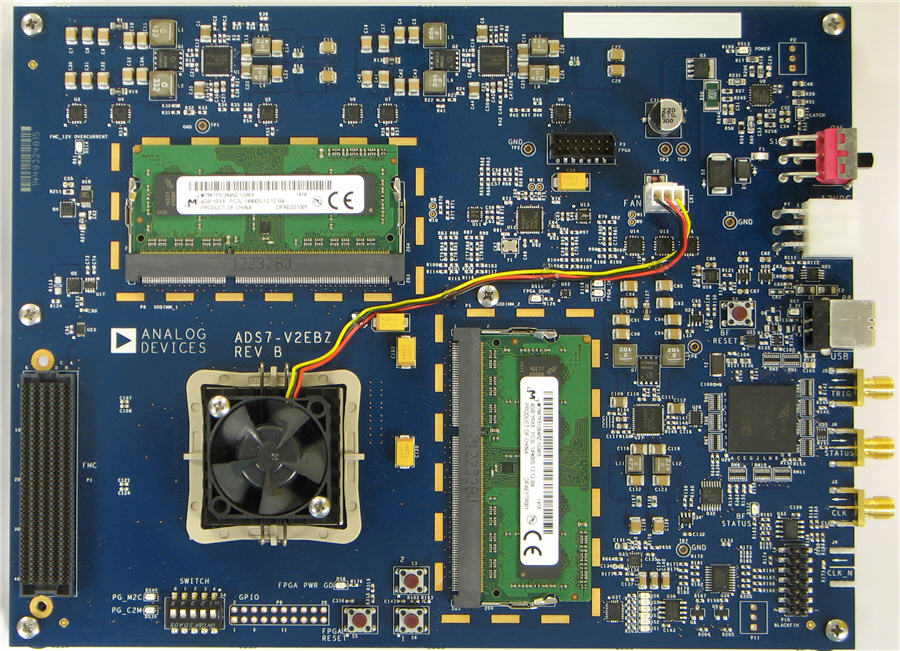

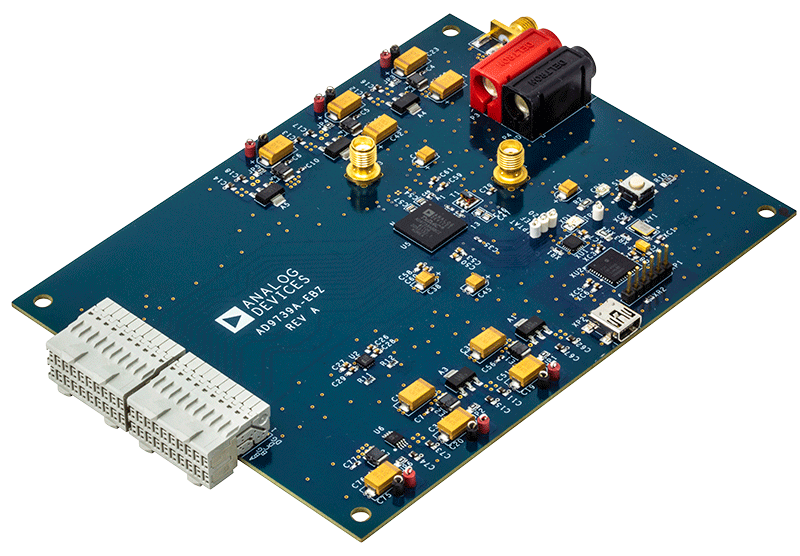

评估套件 (2)
软件代码及系统需求
评估软件
ACE Evaluation Software
Run this executable to install ACE on your computer to evaluate the AD9739A and AD9737A high-speed DACs.
参考资料

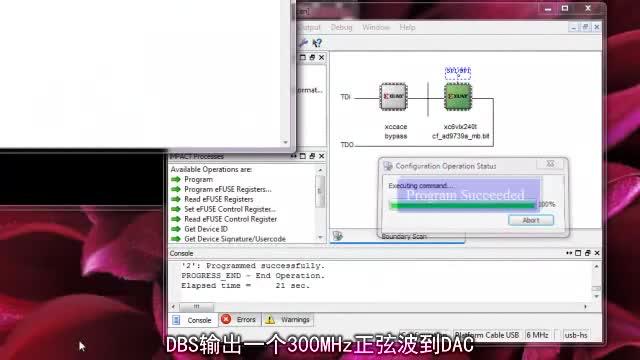

AD9739A FMC板与Xilinx FPGA平台的接口
