AD9230-11
11位、200 MSPS、1.8 V模数转换器
英文数据手册
Rev. 0
icon-recommended 量产
顶部
Datasheet
英文数据手册 Rev. 0
(产品技术资料帮助）
  • AD9230-11-fbL
  • AD9230-11 Pin Configuration
  • AD9230-11 Pin Configuration

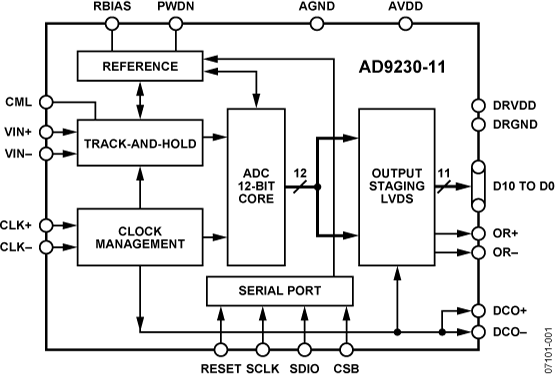

AD9230-11-fbL

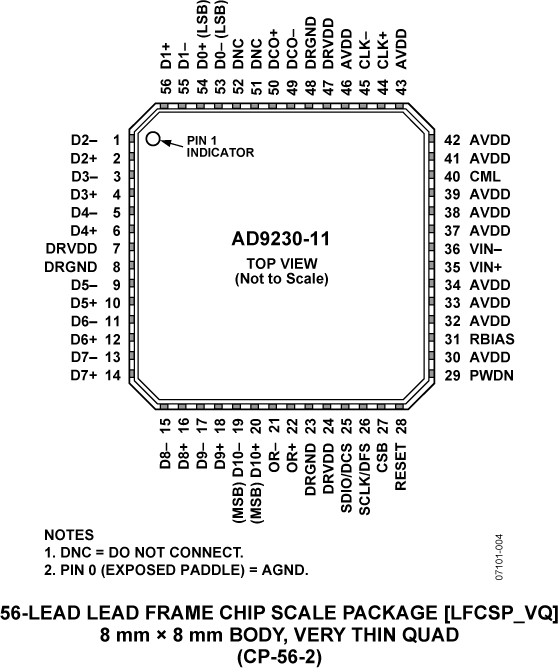

AD9230-11 Pin Configuration

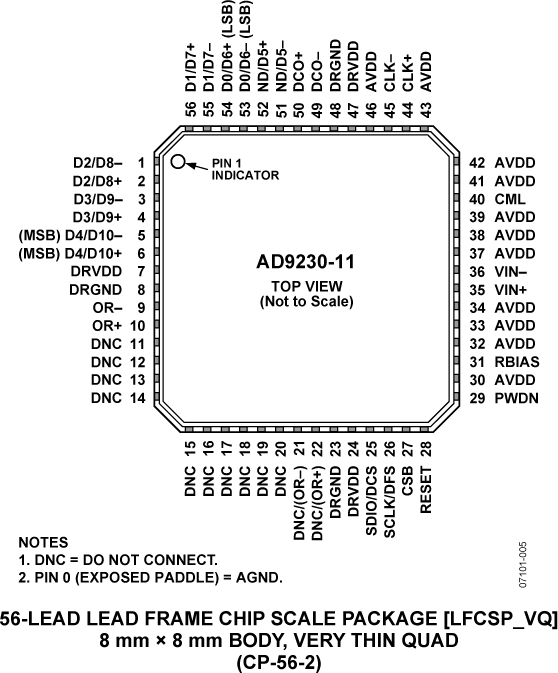

AD9230-11 Pin Configuration

概览

优势和特点

  • 信噪比(SNR)：62.5 dBFS（ fIN 最高为70 MHz，200 MSPS）
  • 有效位数(ENOB)：10.2( fIN最高为70 MHz，200 MSPS，−1.0 dBFS）
  • 无杂散动态范围(SFDR)：−77 dBc( fIN 最高为70 MHz，200 MSPS，−1.0 dBFS）
  • 出色的线性度
    微分非线性(DNL) = ±0.15 LSB（典型值）
    积分非线性(INL) = ±0.5 LSB（典型值）
  • 200 MSPS时提供LVDS输出（ANSI -644电平）
  • 700 MHz 全功率模拟带宽
  • 片内基准电压源，无需外部去耦
  • 欲了解更多特性，请参考数据手册

产品详情

AD9230-11是一款11位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达200 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持(T/H)放大器与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS (ANSI-644)兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

AD9230-11采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

  1. 高性能：信噪比维持在62.5 dBFS（200 MSPS、70 MHz输入）。
  2. 低功耗：仅373 mW (200 MSPS)。
  3. 易于使用：LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活。采用1.8 V单电源则简化了系统电源设计。
  4. 串行端口控制：标准串行端口接口(SPI)支持各种产品功能，例如：数据格式化、时钟占空比稳定器禁用、省电模式、增益调整及生成输出测试码等。
  5. 引脚兼容系列：10位和12位引脚兼容系列产品AD9211 和 AD9230。

应用

  • 无线和有线宽带通信
  • 电缆反转通路
  • 通信测试设备
  • 雷达和卫星子系统
  • 功率放大器线性化

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

文档

参考资料

设计资源
