概览
优势和特点
- 采样速率：41 MSPS（最小值）
- 无杂散动态范围：80 dB
- 功耗：595 mW
- +5 V单电源
- 片内采样保持和基准电压源
- 输出格式：二进制补码
- CMOS兼容输出电平
产品详情

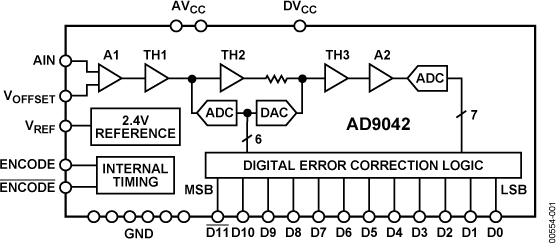

AD9042是一款高速、高性能、低功耗、12位单芯片模数转换器。芯片上集成了全部必需功能，包括采样保持(T/H)和基准电压源，可提供完整的信号转换解决方案。该器件采用+5 V单电源供电，以41 MSPS采样速率提供CMOS兼容数字输出。
AD9042专为满足宽带、多通道接收器的需要而设计，在20 MHz带宽内保持80 dB的无杂散动态范围(SFDR)。噪声性能也很出色，信噪比典型值为68 dB。
AD9042采用ADI公司的高速互补双极性工艺(XFCB)制造，并使用创新的多通架构。它采用28引脚DIP封装，这种共烧陶瓷定制封装形成多层基板，内部旁路电容和9042裸片安装其上。AD9042工业级产品的额定温度范围为-40°C至+85°C。不过，其设计工作温度为整个军用温度范围（-55°C至+125°C）；关于军用级产品选项，请咨询ADI公司。塑料表贴封装在后续产品中也将通过验证；关于该封装形式的最新规格，请咨询ADI公司。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
AN-410: 通过扰动消除转换器非线性9/27/2002
-
CERN Customer Case Study2/14/2015
-
模拟电子器件基础教程12/2/2021
-
高速ADC的电源设计2/1/2012
-
Correlating High-Speed ADC Performance to Multicarrier 3G Requirements6/1/2003
-
DNL and Some of its Effects on Converter Performance6/1/2001
-
为超声系统选择高速信号处理元件4/1/1995 模拟对话
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD9042ASTZ | 材料声明 | 质量和可靠性 | 44-Lead LQFP (10mm x 10mm) | |
| Wafer Fabrication Data |
