AD8403

量产

4通道数字电位计

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 256位
  • 可替代一个、两个或四个电位计
  • 可用选项：1 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
  • 功耗（关断模式）：小于5 μA
  • 三线式SPI兼容型串行数据输入
  • 更新数据加载速率：10 MHz
  • 2.7 V至5.5 V单电源供电
  • 中量程预设

AD8400/AD8402/AD8403分别是单通道/双通道/四通道、256位、数字控制可变电阻(VR)器件，可实现与电位计或可变电阻相同的电子调整功能。AD8400内置一个可变电阻，采用紧凑的SO-8封装。AD8402内置两个独立的可变电阻，采用节省空间的SO-14表面贴装封装。AD8403内置四个独立的可变电阻，提供24引脚PDIP、SOIC和TSSOP三种封装。各器件均内置一个带游标触点的固定电阻，该游标触点在载入控制串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端与游标或B端与游标之间，各可变电阻提供一个完全可编程电阻值。A至B固定端接电阻（1 kΩ、10 kΩ、50 kΩ或100 kΩ）的通道间匹配容差为±1%，标称温度系数为500 ppm/°C。借助独特的开关电路，可将传统开关电阻设计中固有的高毛刺降至最低，从而避免任何先合后开或先开后合操作。

每个VR均有各自的VR锁存器，用来保存其编程电阻值。这些VR锁存器由一个SPI兼容型串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由10个数据位构成的数据字读入串行输入寄存器，该数据字经过解码，前2位可确定需要载入后8位数据的VR锁存器地址。利用串行寄存器相对端的串行数据输出引脚，就可以简单的菊花链形式将多个VR连接，而无需额外的外部解码逻辑。

AD8403
4通道数字电位计

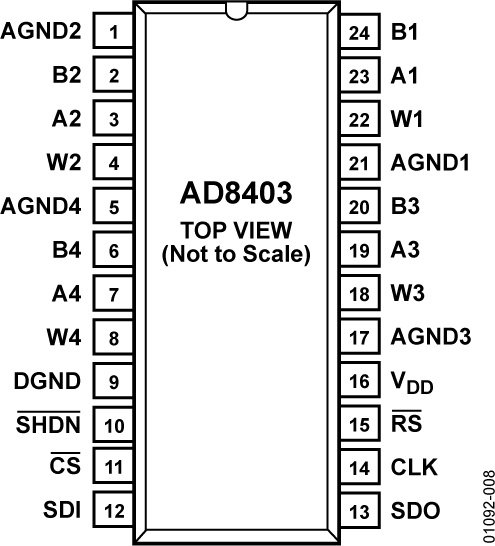

AD8403 Functional Block Diagram AD8403 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 4

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

FPGA/HDL 2

评估套件

eval board
schematic 1
EVAL-AD8403

AD8403 评估板

立即购买 更多内容

特性和优点

  • AD8403的全功能评估板
  • 各种测试电路
  • 各种交流/直流输入信号
  • 通过单独购买的系统演示平台(SDP)进行PC控制
  • PC控制软件

产品详情

AD8403支持2.7 V至5.5 V单电源供电，适合电池供电应用及许多其它应用，提供±1%通道间匹配容差。


此外，AD8403采用多功能SPI串行接口，工作速率高达50 MHz。


EVAL-AD8403SDZ可在单电源模式下工作，从USB内部电源供电。


可在AD8403数据手册中找到AD8403部件的完整技术规格。
EVAL-AD8403
AD8403 评估板
eval-image-unavailable
