AD8156

不推荐用于新设计

6.25 Gbps、4 × 4数字交叉点开关,内置均衡器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 4 x 4、完全差分、非阻塞式阵列
  • 可配置为双通道2 × 2工作模式
  • 每通道的NRZ数据速率:DC至6.25 Gbps
  • 可编程输入均衡补偿40英寸以上的FR-4 (6.25 Gbps)
  • 组播和广播工作模式
  • 可编程输出摆幅
    100 mV峰峰值至1.6 V峰峰值差分
  • 电源:3.3 V (±10%)
  • 低功耗
    无均衡:400 mW(典型值)
    最大均衡:700 mW(典型值)
  • 输入:交流耦合或直流耦合
  • 多种直流耦合输入标准
    3.3 V/2.5 V/1.8 V CML或3.3 V LVPECL
  • 控制:与LVTTL或LVCMOS兼容
  • 低加性抖动:25 ps峰峰值(典型值)

AD8156属于Xstream系列产品,是一款高速、完全差分数字交叉点开关。该器件可以用作4 × 4交叉点开关,具有双锁存式存储器,允许同时更新;或者用作双通道2 × 2交叉点开关,并提供直接输出控制功能。此外还具有低功耗特性;以3.3 V电源供电,并且所有输出和输入均衡器均保持活动状态时,典型功耗为700 mW。它能以DC至6.25 Gbps(每端口)范围内的任何数据速率工作。

AD8156的每个输入通道均内置一个可编程输入均衡器,用来补偿背板信号损耗。

AD8156的高速输入可兼容交流耦合和直流耦合3.3 V、2.5 V或1.8 V CML,以及3.3 V LVPECL数据电平。控制接口为LVTTL和LVCMOS兼容型(3.3 V)。为了简化布局、尽可能减少阻抗不匹配现象,该器件还集成了所有必要的输入和输出端接电阻。输入均衡器和不用的输出可以单独禁用,从而使功耗降至较低。

AD8156采用49引脚、8 mm × 8 mm、BGA封装,引脚间距为1 mm;工作温度范围为−40°C至85°C工业温度范围。

应用

  • SONET/SDH
  • 千兆以太网
  • XAUI
  • 光纤通道
  • 数据手册, Rev. 0, 5/07

    AD8156
    6.25 Gbps、4 × 4数字交叉点开关,内置均衡器

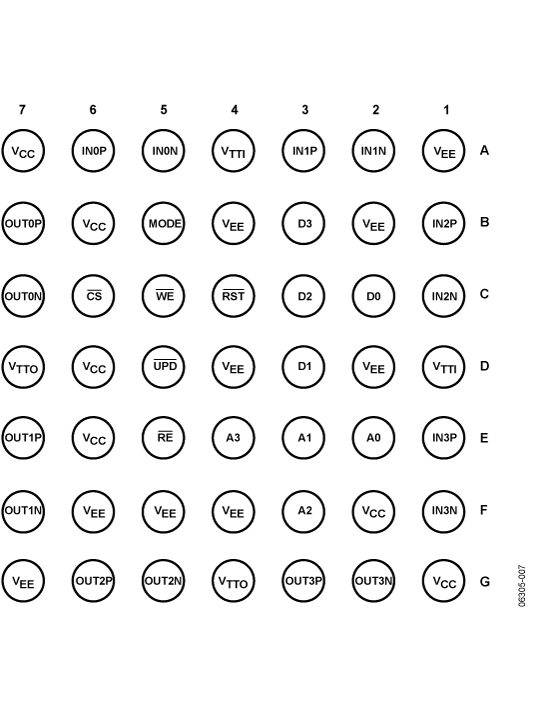

    AD8156 Functional Block Diagram AD8156 Pin Configuration
