AD80066

不推荐用于新设计

完整的16位CCD/CIS信号处理器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 16位、24 MSPS模数转换器(ADC)
  • 4通道工作模式:最高24 MHz(每通道6 MHz)
  • 3通道工作模式:最高24 MHz(每通道8 MHz)
  • 可选输入范围:3 V或1.5 V峰峰值
  • 输入箝位电路
  • 相关双采样
  • 1至6倍可编程增益
  • ±300 mV可编程偏移
  • 内部基准电压
  • 多路复用字节宽输出
  • 可选单字节输出模式
  • 欲了解更多特性,请参考数据手册

AD80066是一款面向成像应用的完整模拟信号处理器,采用4通道架构,能够采样和调理线性充电耦合器件(CCD)或接触式图像传感器(CIS)阵列的输出。各通道均包括输入箝位电路、相关双采样器(CDS)、偏移数模转换器(DAC)和可编程增益放大器(PGA),多路复用至一个高性能16位ADC。为了提供较大的灵活性,AD80066可以配置为4通道、3通道、双通道或单通道器件。

对于不需要CDS的传感器,如CIS和CMOS传感器等,可以禁用CDS放大器。

16位数字输出复用为一个8位输出字,通过两个读周期进行访问。该器件提供可选的单字节输出模式。内部寄存器通过三线式串行接口进行编程,支持对增益、偏移和工作模式进行调整。AD80066采用5 V电源供电,典型功耗为490 mW,提供28引脚SSOP封装。


应用
  • 平板式文件扫描仪
  • 胶片扫描仪
  • 数码彩色复印机
  • 多功能外设

AD80066
完整的16位CCD/CIS信号处理器

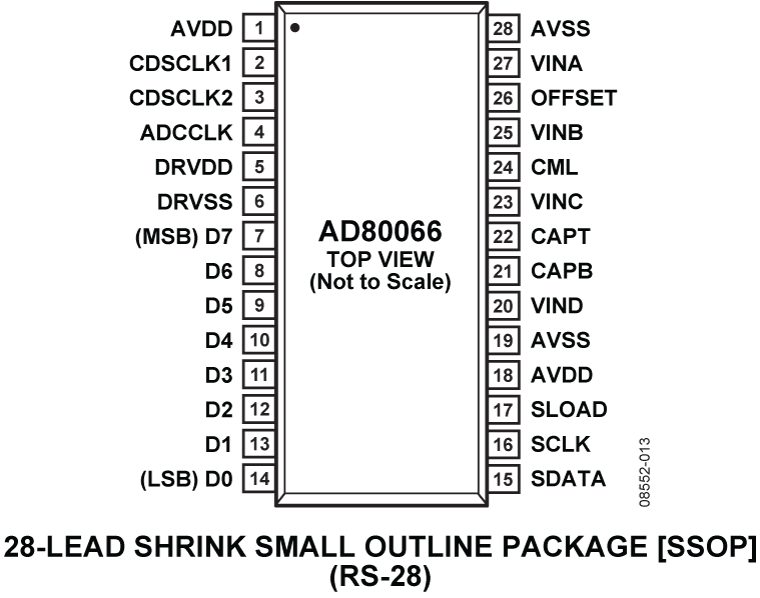

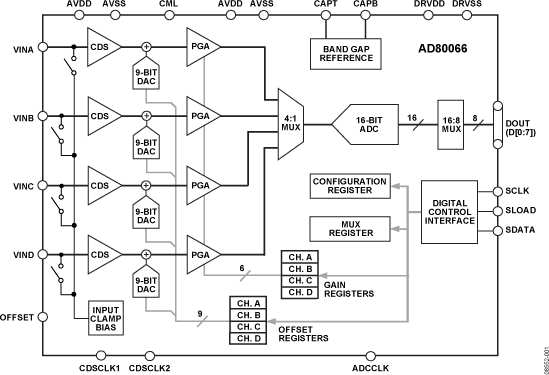

AD80066 Functional Block Diagram AD80066 Pin Configuration
