AD7939
量产内置序列器的8通道、1.5 MSPS、10位并行ADC
- 产品模型
- 4
产品详情
- 吞吐速率：1.5 MSPS
- 额定电压VDD：2.7 V至5.25 V
- 8个带序列器的模拟输入通道
- 可通过软件配置的模拟输入
- 8通道单端输入
- 4通道全差分输入
- 4通道伪差分输入
- 7通道伪差分输入
- 精确的2.5 V片内基准电压源
- 最大±0.2%（25°C，最大25 ppm/°C）
- 功耗
- 最大6 mW（1.5 MSPS、3 V电源）
- 最大13.5 mW（1.5 MSPS、5 V电源）
- 信纳比：69 dB（50 kHz输入频率）
- 无流水线延迟
- 高速并行接口——字/字节模式
- 完全关断模式：2 μA（最大值）
- 32引脚LFCSP和TQFP封装

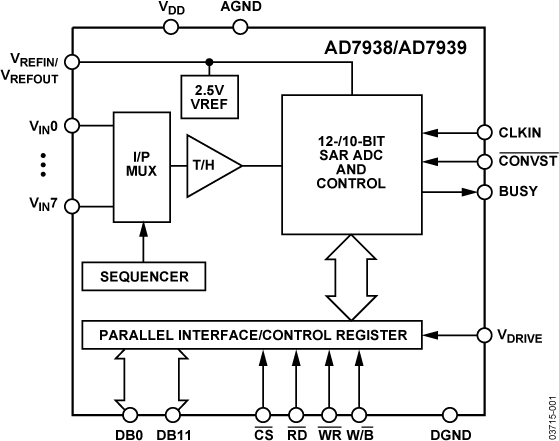

AD7938/AD7939分别是12位和10位高速、低功耗、逐次逼近型（SAR）模数转换器（ADC），采用单电源工作，电源电压为2.7V至5.2V，最高吞吐量达1.5 MSPS。这些器件均内置一个低噪声、宽带宽、差分采样保持放大器，可处理最高达50 MHz的输入频率。
AD7938/AD7939具有8个带通道序列器的模拟输入通道，可以通过预先编程选择通道转换顺序，二者均可采用单端、全差分或伪差分模拟输入。
转换过程和数据采集过程均通过标准控制输入进行控制，使器件与微处理器和DSP可实现轻松接口。输入信号在CONVST的下降沿进行采样，而转换同时在此处启动。
AD7938/AD7939内置一个精确的2.5 V片内基准电压源，可用作模数转换的基准电压源。或者，也可以在此外部基准电压加载至此引脚，为其提供基准电压。
这些器件采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗，还提供灵活的功耗管理选项。利用一个片内控制寄存器，用户可以设置不同的工作条件，包括模拟输入范围和配置、输出编码、功耗管理及通道序列化。
产品特色
- 高吞吐量、低功耗。
- 8个带通道序列器的模拟输入。
- 精确的2.5 V片内基准电压源。
- 单端、伪差分或全差分模拟输入，可通过软件选择。
- 利用V DRIVE功能实现单电源供电。利用V DRIVE功能，并行接口可直接连至独立于V DD的3 V或5 V处理器系统。
- 无流水线延迟。
- 通过CONVST输入与一次性转换控制可实现对采样时间的精确控制。
