AD7894

量产

真双极性输入、5 V单电源、14位、串行4.5 µs ADC,采用8引脚封装

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 快速14位ADC,转换时间为5微秒
  • 8引脚SOIC封装
  • 5 V单电源供电
  • 高速、易用的串行接口
  • 片内采样保持放大器
  • 高输入阻抗
  • 输入范围选择:
    ±10 V(AD7894-10)
    ±2.5 V(AD7894-3)
    0 V至+2.5 V(AD7894-2)
  • 低功耗:20 mW(典型值)
  • 12位AD7895的引脚兼容升级版


AD7894是一款快速、14位模数转换器(ADC),采用+5 V单电源供电,提供8引脚小型SOIC封装。该器件内置一个5 微秒(µs)逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。AD7894通过一个高速串行接口端口输出数据,这个双线串行接口具有一个串行时钟输入和一个串行数据输出,通过外部串行时钟可访问该器件中的串行数据。


除线性度、满量程和失调误差等传统直流精度规格外,AD7894的动态性能参数也做了详细规定,包括谐波失真和信噪比。该器件可接受的模拟输入范围为±10 V (AD7894-10)、±2.5 V (AD7894-3)、0 V至2.5 V (AD7894-2),采用+5 V单电源供电,典型功耗仅20 mW。


AD7894提供两种采样模式:一种是高采样速率模式;另一种是针对低功耗应用的专有自动省电模式,即一旦完成转换,器件便自动进入省电模式,并在下一个转换周期开始前“唤醒”。该器件采用小形集成封装(SOIC)。



AD7894
真双极性输入、5 V单电源、14位、串行4.5 µs ADC,采用8引脚封装

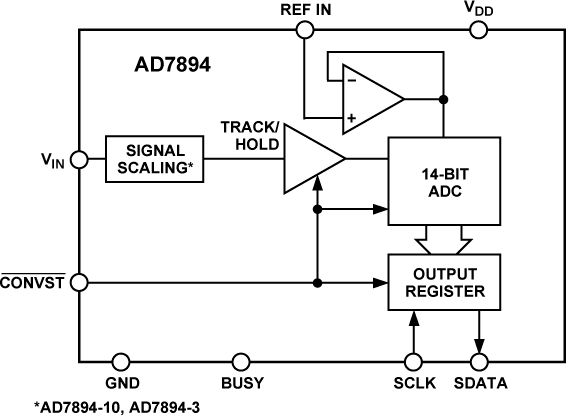

AD7894 Functional Block Diagram
