AD7871/AD7872: LC2MOS Complete 14-Bit, Sampling ADCs Data Sheet (Rev. F)10/26/1990PDF344 kB
概览
优势和特点
- 完整的单芯片14位ADC
- 二进制补码编码
- 并行、字节和串行数字接口
- 信噪比：80 dB（10 kHz输入频率）
- 数据访问时间：57 ns
- 低功耗：50 mW（典型值）
- 吞吐速率：83 kSPS
- 16引脚SOIC封装(AD7872)
产品详情

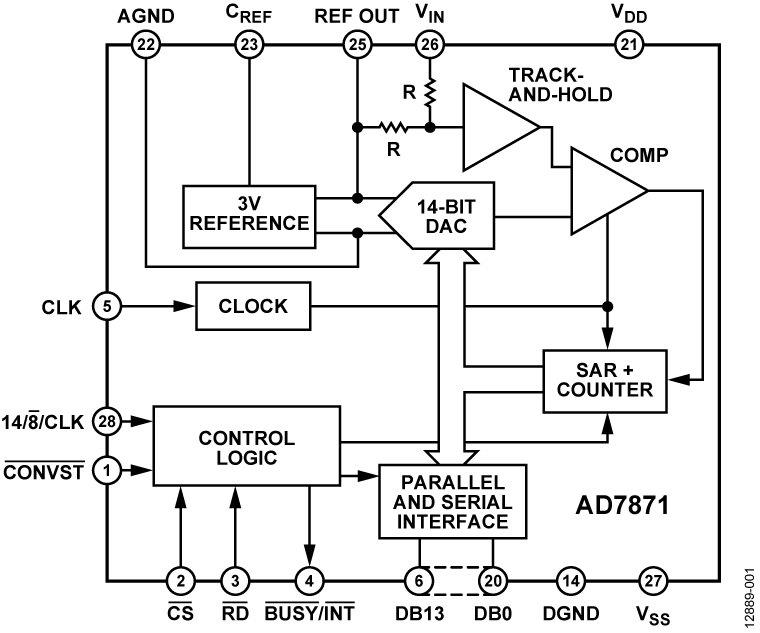

AD7871和 AD7872 均为快速、完整的14位模数转换器， 由采样保持放大器、逐次逼近型ADC、3 V嵌入式齐纳基准电压源和多功能接口逻辑组成。 ADC具有一个独立自足并经过激光调整的内部时钟，因此无需外部时钟定时器件。 为使ADC与数字系统同步工作，以便尽可能降低噪声，可以用外部时钟代替片内时钟。
AD7871提供三种数据输出格式可供选择： 单个并行14位字、两个8位字节和14位串行数据流。 AD7872只是一款串行输出器件。 两款器件能够与现代微处理器和数字信号处理器接口。
AD7871和AD7872采用±5 V电源供电，支持±3 V的双极性输入范围，并能转换最高41.5 kHz的全功率信号。
除了传统的直流精度规格外，还对AD7871和AD7872的动态性能参数进行了详细测量，包括失真和信噪比等。

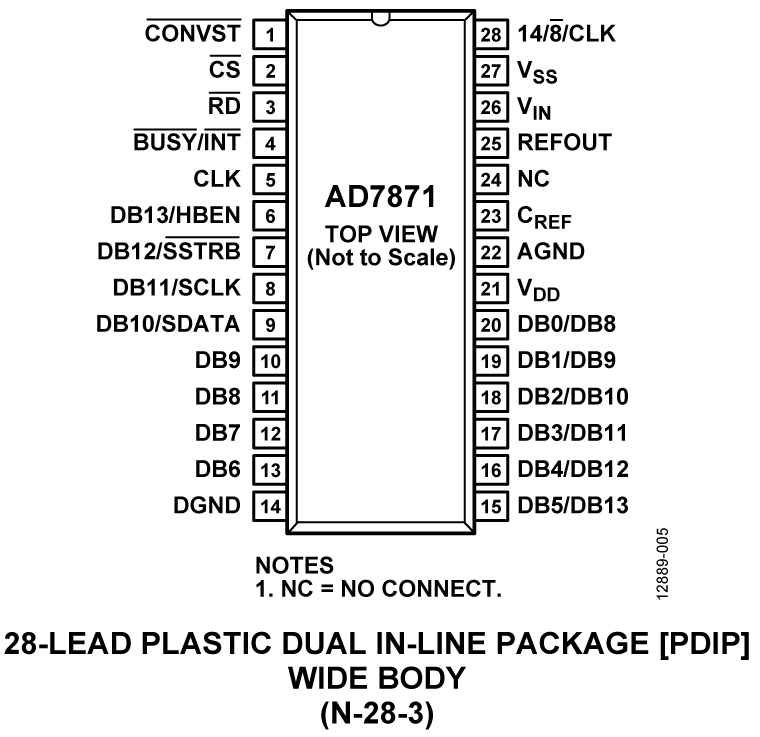

两款器件均采用ADI公司的LC2 MOS混合技术工艺制造。 AD7871提供28引脚塑封DIP和PLCC封装。 AD7872提供16引脚塑封DIP、密封DIP和16引脚SOIC封装。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
