概览

优势和特点

  • 高速(1.65 µs)、12位ADC
  • 4个可同时采样的输入
  • 4个采样保持放大器
  • 采样保持采集时间:0.35 µs
  • 每通道转换时间:1.65 µs
  • 转换所用通道序列可进行HW/SW选择
  • 单电源供电
  • 低功耗:90 mW(典型值)
  • 输入范围选择:
    ±10 V、±5 V(AD7864-1)
    ±2.5 V(AD7864-3)
    0 V至2.5 V、0 V至5 V(AD7864-2)
  • 高速并行接口,可与3 V处理器进行接口
  • 省电模式:20 µW(典型值)
  • 模拟输入过压保护

产品详情

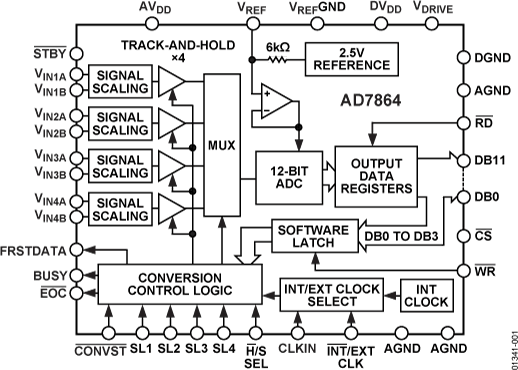

AD7864是一款高速、低功耗、4通道、12位同时采样模数转换器(ADC),采用+5 V单电源供电。该器件内置一个1.65 微秒(µs)逐次逼近型ADC、四个采样保持放大器、2.5 V基准电压源、片内时钟振荡器、信号调理电路和一个高速并行接口。4个通道上的输入信号同时进行采样,因而可保留4个模拟输入上的信号相对相位信息。该器件可接受的模拟输入范围为±10 V、±5V (AD7864-1)、0至2.5 V、0至5 V (AD7864-2)和±2.5 V (AD7864-3)。模拟输入均具有过压保护,允许输入电压分别达到±20 V、+20V/-1V和+20 V/-5V,而不会损坏器件或影响正在进行的转换。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
