AD7851

量产

14位、333 kSPS串行采样ADC

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • A级：333 kSPS吞吐量/±2 LSB DNL
  • K级：285 kSPS吞吐量/±1 LSB DNL
  • A级和K级可保证125°C时，
    吞吐量为238 kSPS
  • 具有两个输入范围的伪差分输入
  • 能够读取/写入校准数据
  • 5 V单电源
  • 系统校准和自校准，上电时自动校准
  • 低功耗：60 mW（典型值）
  • 省电模式：5 µW（典型功耗）
  • 灵活的串行接口：
    8051/SPI®/QSPI™/µP兼容
  • 24引脚PDIP、SOIC和SSOP封装

AD7851是一款14位高速模数转换器（ADC），采用5V单电源供电。当满足一组默认条件时，ADC上电，此时可作为只读ADC使用。该ADC含有自校准和系统校准选项，可确保操作精度不受时间和温度影响，还具有适合低功耗应用的多个省电选项。


AD7851的吞吐量可达272 kHz。通过输入采样保持功能可在0.33 µs内采集一个信号，并采用伪差分采样方案。AD7851附加的优点是具有两个输入电压范围（0至VREF和以VREF/2为中心的-VREF/2至+VREF/2）。输入信号范围可至VDD，而且该器件能够转换140 kHz的全功率信号。


CMOS结构可确保获得低功耗（典型值60 mW），且带省电模式（典型值5 µW）。这款器件提供三种封装：24引脚、0.3英寸宽、双列直插式封装（DIP）；24引脚小形集成封装（SOIC）；以及24引脚紧缩小型封装（SSOP）。
AD7851
14位、333 kSPS串行采样ADC

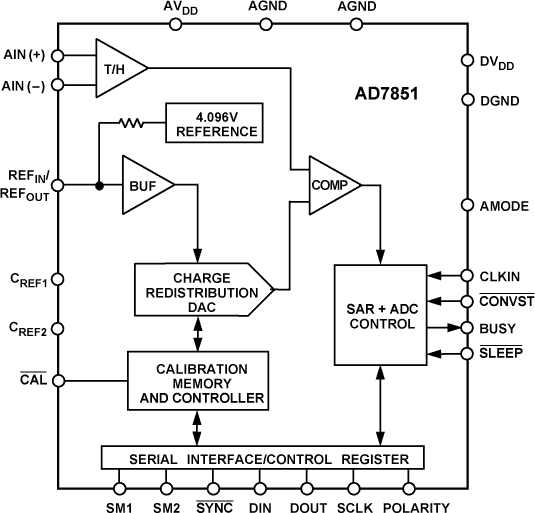

AD7851 Functional Block Diagram
