AD7835

量产

LC2MOS四通道14位DAC

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 一个封装中集成四个14位DAC
  • AD7834：串行加载
  • AD7835：并行8位/14位加载
  • 电压输出
  • 上电复位功能
  • 最大/最小输出电压范围：±8.192 V
  • 最大输出电压跨度：14 V
  • 共用基准电压输入
  • 用户指定器件地址
  • 清零至用户定义电压功能
  • 表面贴装封装
  • 封装：
    AD7834—28引脚SOIC和PDIP
    AD7835—44引脚MQFP和PLCC

AD7834和AD7835均在单芯片上集成四个14位DAC，输出电压范围为±8.192 V，输出电压最大跨度为14 V。

AD7834是一款串行输入器件。数据以16位格式通过DIN、SCLK和FSYNC，从外部串行总线载入一个DAC，前两位为0，然后优先载入MSB。AD7834具有五个专用封装地址引脚PA0至PA4；在多封装应用中，可以将这些引脚连至AGND或VCC，以便为最多32个AD7834确定每个器件的地址。

AD7835可以接受14位并行加载或双字节加载，后者的右对齐数据以一个8位字节和一个6位字节形式加载。在WR、 CS、 BYSHF以及DAC通道地址引脚A0至A2的控制下，数据从外部总线载入其中一个输入锁存器。

对于每款器件，当接收到新数据时，可用LDAC信号同时更新所有四个DAC的输出，或个别更新DAC的输出。此外，对于每款器件，可以利用异步CLR输入，将所有信号输出VOUT1 至 VOUT4设置为器件参考地引脚DSG上的用户自定义电平。上电时，在电源达到稳定状态之前，内部电路将DAC输出电平保持在DSG电位的±2 V范围内。电源稳定后，DAC输出电平准确移至DSG电位（假设运用CLR功能）。

AD7834提供28引脚0.3" SOIC和28引脚0.6" PDIP两种封装，AD7835提供44引脚MQFP和44引脚PLCC两种封装。

应用

  • 过程控制
  • 自动测试设备
  • 通用仪器仪表

    • 数据手册，Rev. D，8/07

    AD7835
    LC2MOS四通道14位DAC

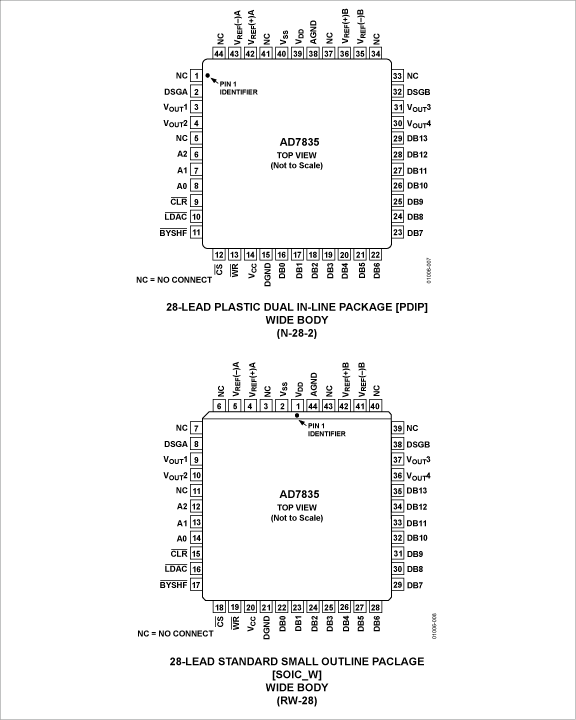

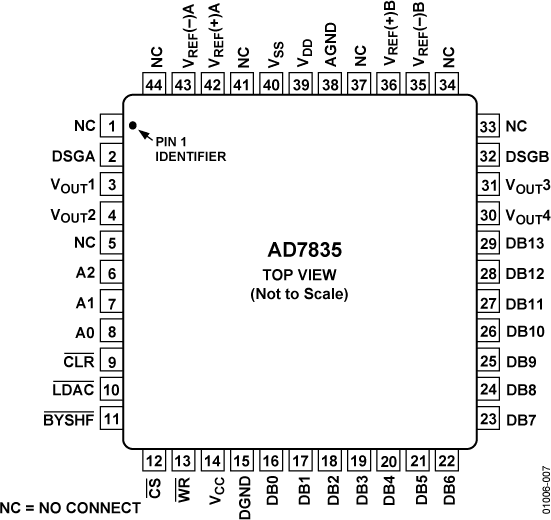

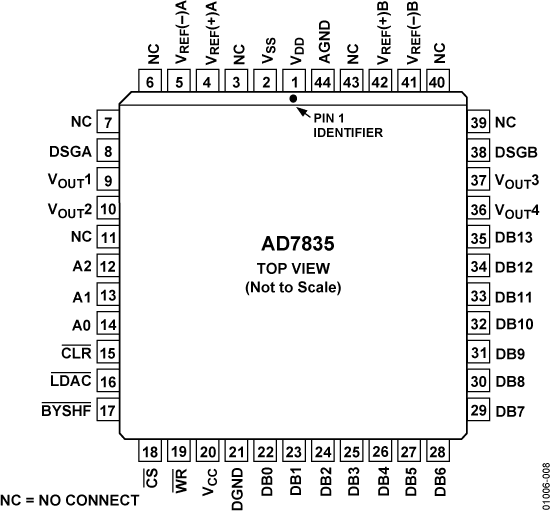

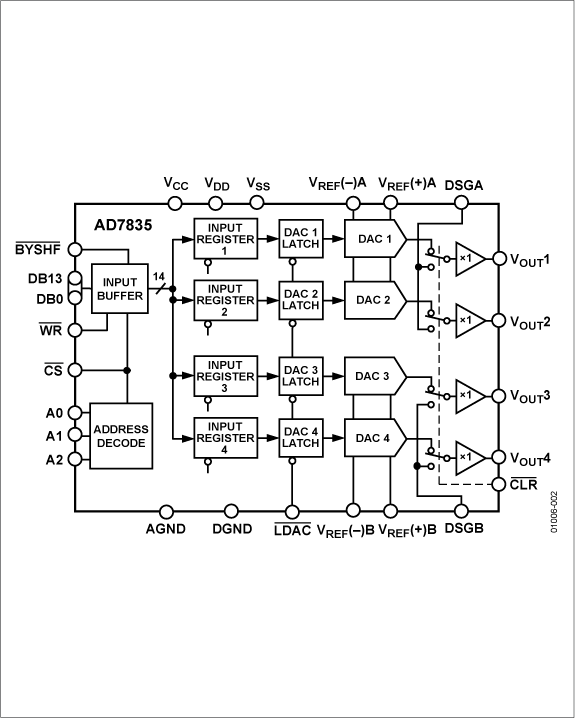

    AD7835 Functional Block Diagram AD7835 Pin Configuration AD7835 Pin Configuration AD7835 Pin Configuration
