AD7829-1

量产

3 V/5 V、2 MSPS、8位、8通道ADC

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 8位半快速型(half-flash)ADC,
    转换时间为420 ns
  • 8个单端模拟输入通道
    - 提供输入偏移调节
  • 片内采样保持
  • 提供最高10 MHz输入频率时的
    信噪比性能
  • 转换结束时自动关断
  • 片内基准电压源(2.5 V)
  • 工作电压范围较宽
    - 3 V ±10%和5 V ±10%
  • 输入范围
    - 0 V至2 V p-p,VDD = 3 V ±10%
    - 0 V至2.5 V p-p,VDD = 5 V
    ±10%
  • 灵活的并行接口,利用EOC脉冲
    可独立工作

AD7829-1是一款高速、8通道、微处理器兼容型、8位模数转换器(ADC),最大吞吐量为2 MSPS。该器件内置一个2.5 V(2%容差)片内基准电压源、一个采样保持放大器、一个420 ns的8位半快速型(half-flash)ADC和一个高速并行接口,可采用3 V ±10%和5 V ±10%单电源供电。


AD7829-1将转换启动与关断功能结合在一个引脚上,即CONVST引脚,这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束,即EOC(转换结束)信号变为高电平后,会对CONVST引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平,则ADC关断。利用该并行接口,可方便地与微处理器和DSP进行接口。这些器件仅使用地址解码逻辑,因此很容易实现到微处理器地址空间的映射。


利用EOC脉冲,这些ADC可以分别独立工作(参见“并行接口”部分)。


AD7829-1提供两种封装:28引脚、宽体、小形集成封装(SOIC_W)和28引脚超薄紧缩小型封装(TSSOP)。


产品聚焦

  1. 快速转换时间。AD7829-1的转换时间为420 ns,更快的转换时间使实时系统中的DSP处理效率较高。
  2. 模拟输入范围调节。用户可利用VMID引脚使输入范围偏移,此特性可降低单电源运算放大器的要求,并考虑系统失调。
  3. 全功率带宽(FPBW)采样保持。采样保持放大器具有出色的高频性能。AD7829-1能够转换频率最高达10 MHz的满量程输入信号,因此非常适合子采样应用。
  4. 通道选择。无需对器件执行写入操作便可进行通道选择。

应用

  • 数据采集系统、DSP前端
  • 磁盘驱动器
  • 移动通信系统、子采样应用


  • AD7829-1
    3 V/5 V、2 MSPS、8位、8通道ADC

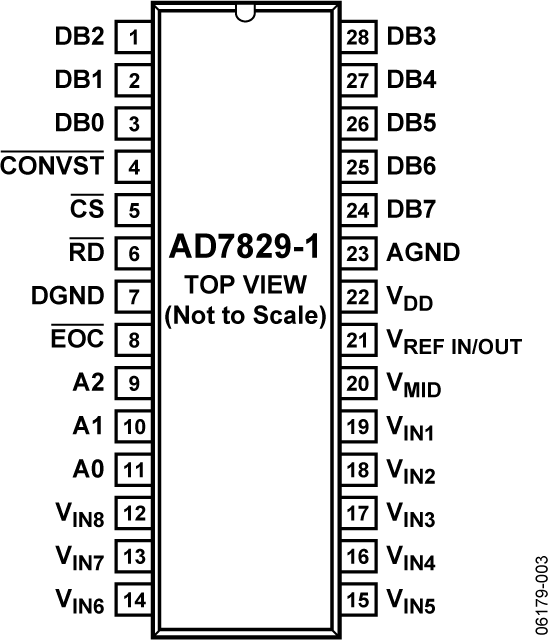

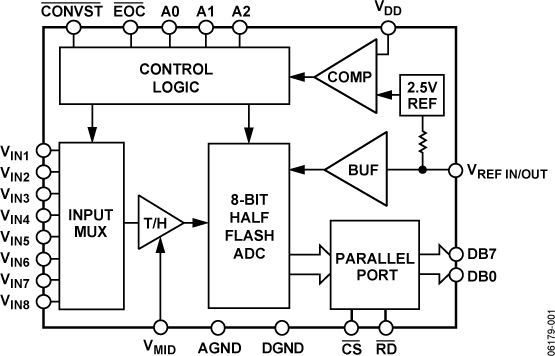

    AD7829-1 Functional Block Diagram AD7829-1 Pin Configuration
