AD7664: 16-Bit, 570 kSPS PulSAR® Unipolar CMOS ADC Data Sheet (Rev. F)7/28/2000PDF463K
概览
优势和特点
- 吞吐量：
570 kSPS（Warp模式）
500 kSPS（正常模式）
444 kSPS（脉冲模式） - 积分非线性（INL）：最大值±2.5 LSB（满量程的±0.0038%）
- 16位分辨率、无失码
- S/（N+D）：典型值90 dB （45 kHz时）
- 总谐波失真（THD）：典型值-100 dB（45 kHz时）
- 模拟输入电压范围：0 V至2.5 V
- 具有交流和直流两种规格
- 无流水线延迟
- 并行和串行5 V/3 V接口
- SPI®/QSPI™/MICROWIRE™/DSP 兼容
- 采用5 V单电源供电
- 功耗
最大值115 mW
21 µW （100 SPS时）

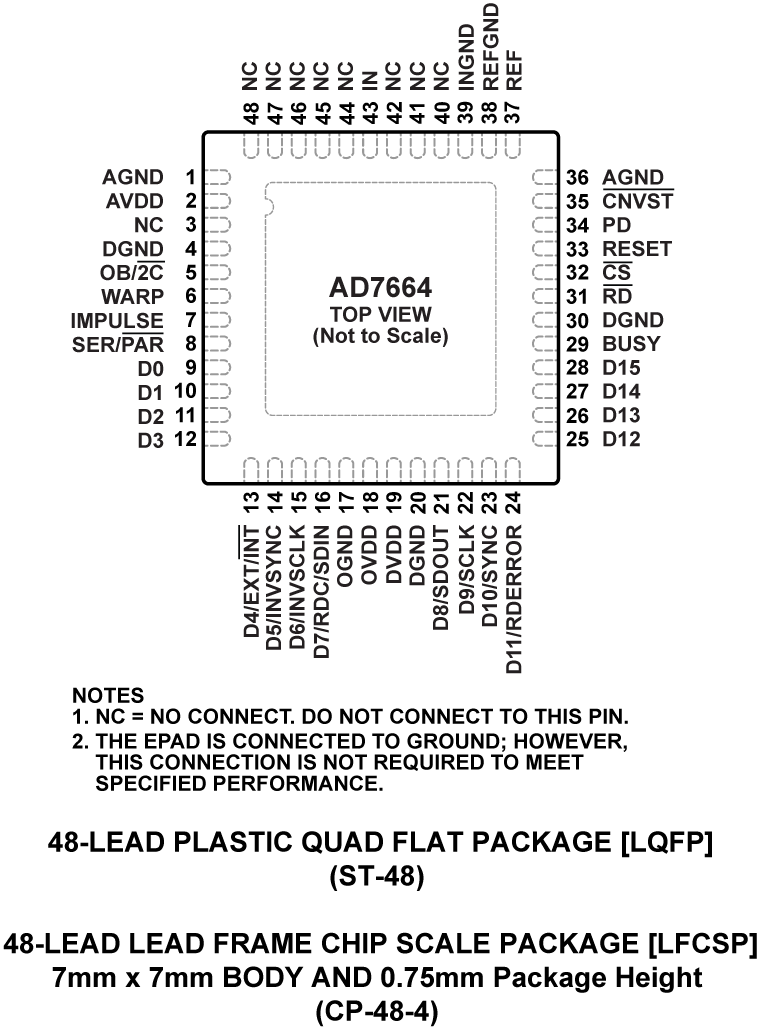

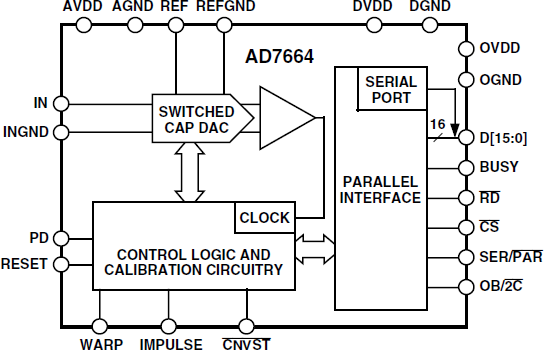

产品详情
AD7664基于革命性的新Pulsar内核，是这种新一代16位ADC中的首款器件，它打破了500 kSPS的限制（最高速度为570 kSPS）。AD7664无流水线延迟，非常适合用于控制环路、工业过程控制、多路复用数据采集系统、与DSP芯片接口、便携式设备和医疗仪器应用。该器件的信纳比（SINAD）典型值为90 dB，10 kHz时总谐波失真（THD）典型值为-100 dB，并具有16位直流精度（无失码）。积分非线性（INL）最大值为±2.5 LSB，微分非线性（DNL）最大值为±1.5 LSB。570 kSPS时功耗典型值仅为97 mW，100 SPS时仅为21 µW。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-931: 了解PulSAR ADC支持电路 (Rev. 0)6/10/2008PDF370 kB
-
8- to 18-Bit SAR ADCs ... From the Leader in High Performance Analog3/8/2008PDF1885 kB
-
高速ADC的电源设计2/1/2012
工具及仿真模型
IBIS模型
ZIP
AD7664 IBIS Model
18.99 K
