    AD4001

    Lower power, Ease-of-Use features, Smaller package, and Reduced System Complexity

概览

优势和特点

  • 吞吐量:1.33 MSPS
  • 2.048 V内部基准电压
  • 差分输入范围:±VREF(VREF最高为2.5 V)
  • 积分非线性(INL):典型值±1 LSB
  • 16位分辨率、无失码
  • 信纳比:88 dB(典型值,100 kHz时)
  • 总谐波失真:-97 dB(典型值,100 kHz时)
  • 无流水线延迟(SAR架构)
  • 并行(16位或8位总线)和串行5 V/3.3 V/2.5 V接口
  • SPI®-/QSPI™-/MICROWIRE™-/DSP-兼容
  • 2.5 V单电源供电
  • 功耗:典型值45 mW(1.33 MSPS时)


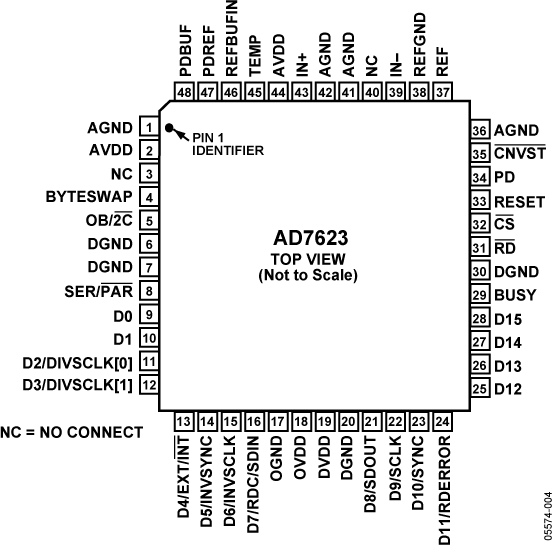

产品详情

AD7623是一款16位、1.33 MSPS、电荷再分配SAR型、全差分模数转换器(ADC),采用2.5 V单电源供电。它内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源(和缓冲)、纠错电路,以及串行和并行系统接口端口。功耗随吞吐量按比例自动变化,因此该器件非常适合电池供电应用。它提供48引脚薄型四方扁平封装(LQFP)和引脚架构芯片级封装(LFCSP_VQ)两种形式,工作温度范围为−40°C至+85°C。


产品聚焦

  1. 高吞吐量:AD7623是一款1.33 MSPS、电荷再分配、16位SAR ADC。
  2. 出色的线性度:AD7623 16位无失码。
  3. 内部基准电压:AD7623具有一个2.048 V内部基准电压,典型漂移量为±7 ppm/°C。
  4. 单电源供电:AD7623采用2.5 V单电源供电,功耗典型值为45 mW,其功耗会随吞吐量降低而减少。
  5. 串行或并行接口:多功能并行(16位或8位总线)或双线串行接口配置,2.5 V、3.3 V或5 V逻辑兼容。

应用

  • 医疗仪器
  • 高速数据采集
  • 数字信号处理
  • 通信
  • 仪器仪表
  • 频谱分析
  • 自动测试设备


产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
