概览

优势和特点

  • 16 通道、双路同步采样输入
  • 可独立选择通道输入范围
    • 真正的双极:±10 V,±5 V,±2.5 V
  • 一个 5 V 模拟电源和 2.3 V 到 3.6 V VDRIVE 电源
  • 完全集成的数据采集解决方案
    • 模拟输入箝位保护
    • 具有 1 MΩ 模拟输入阻抗的输入缓冲器
    • 一阶抗混淆模拟滤波器
    • 片内精准基准电压源和基准缓冲器
    • 双路 14 位 SAR ADC
    • 吞吐速率:每对通道 2× 1 MSPS
    • 配有数字滤波器的过采样功能
    • 采用突发模式的灵活序列器
  • 灵活的并行/串行接口
    • 兼容 SPI/QSPI/MICROWIRE/DSP
    • 可选 CRC 错误检测
  • 硬件/软件配置
  • 性能
    • 500 kSPS 时为 85.3 dB 典型 SNR(2× 过采样)
    • 1 MSPS 时为 85 dB 典型 SNR
    • ±10 V 范围内为 −103 dB 典型 THD
    • ±0.3 LSB INL(典型值),±0.99 LSB DNL(最大值)
    • 仅限 8 kV ESD 模拟输入引脚
  • 片內自我检测功能

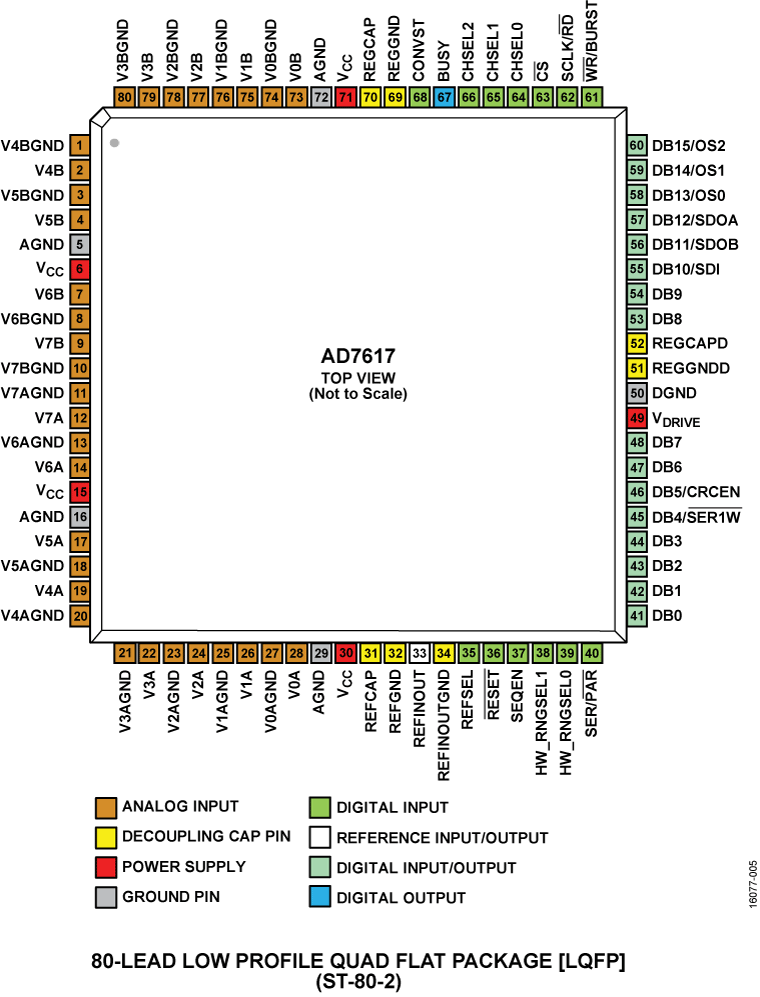

  • 80 引脚 LQFP 封装

产品详情

AD7617 是一款支持对 16 个通道进行双路同步采样的 14 位 DAS。AD7617 采用一个 +5 V 电源供电,可以适应 ±10 V、±5 V 和 ±2.5 V 真正双极性输入信号,同时每对通道均能以高达 1 MSPS 的吞吐速率和 85 dB 信噪比 (SNR) 采样。采用片内过采样模式可实现更高的 SNR 性能(过采样率 (OSR) 为 2 时,SNR 为 85.3 dB)。

输入箝位保护电路可以耐受高达 ±21 V 的电压。无论以何种采样频率工作,AD7617 都有 1 MΩ 模拟输入阻抗。由于采用单电源供电、片内滤波和高输入阻抗,所以无需驱动运算放大器和外部双极性电源。

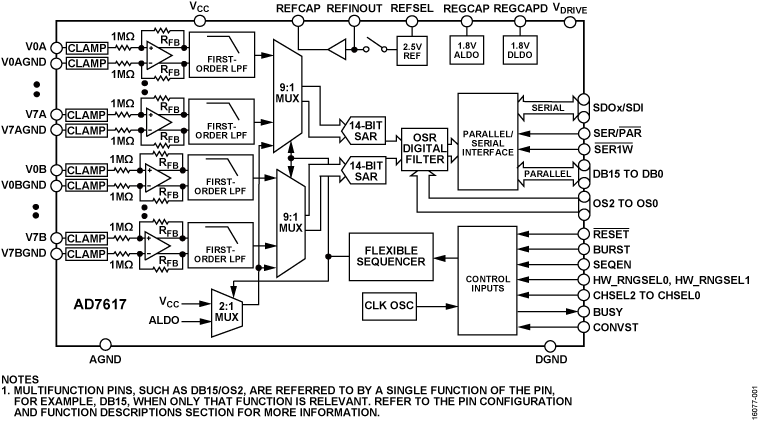

该器件包含模拟输入箝位保护、一个双路 14 位电荷再分配逐次逼近寄存器 (SAR) 模数转换器 (ADC)、一个灵活的数字滤波器、2.5 V 基准电压源和基准电压缓冲器以及高速串行和并行接口。AD7617 兼容串行外设接口 (SPI)/QSPI/DSP/MICROWIRE。

应用

  • 电力线路监控
  • 保护继电器
  • 多相电机控制
  • 仪表和控制系统
  • 数据采集系统 (DAS)


产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

软件代码及系统需求

工具及仿真模型

IBIS模型

配套产品推荐

AD7617 配套产品

推荐 External Voltage References

  • For low noise and high accuracy: ADR421.

推荐 Low Dropout Regulators and Switchers

  • For VCC (5V) and for VDRIVE (3.3V): ad7118.
