概览

优势和特点

  • 快速转换时间: 5 µs
  • 片内采样保持器
  • 总非调整误差较低: 1 LSB
  • 全功率信号带宽: 50 kHz
  • +5 V单电源供电
  • 数据访问时间:100 ns
  • 低功耗:15 mW(典型值)
  • 低成本
  • 标准18引脚DlP和
    20引脚表贴封装


产品详情

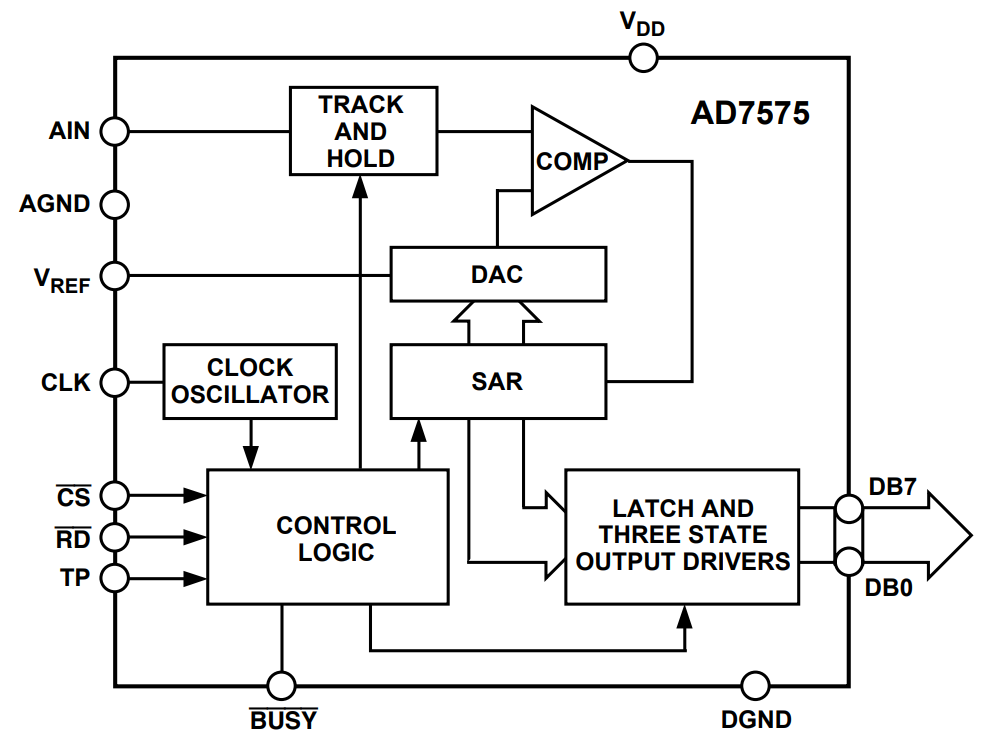

AD7575是一款高速8位ADC,内置采样保持功能。它通过逐次逼近转换技术来实现5 µs的快速转换时间,内置采样保持器则支持对最高50 kHz的满量程信号(386 µV/ms压摆率)进行数字化处理。AD7575只需+5 V单电源和一个1.23 V低成本带隙基准电压源,就能转换0至2 VREF范围的输入信号。


AD7575可以与所有常用的8位微处理器轻松接口,使用标准微处理器控制信号(CS和RD)来控制转换的开始和数据的读取。利用该接口逻辑,AD7575可以轻松配置为存储器映射器件,并且它可以作为SLOW-MEMORY(慢速存储器)或ROM进行接口。AD7575的所有数据输出都要经过锁存和三态缓冲,以便直接连接到微处理器数据总线或I/O端口。


AD7575采用先进的全离子植入高速线性兼容CMOS (LC2 MOS)工艺制造,提供0.3英寸宽18引脚小型DIP和20引脚表贴封装。
