概览

优势和特点

  • 4个完整12位DAC的功能
  • 双缓冲锁存器
  • 所有DAC可以同步更新
  • 输出范围:±5 V
  • 高稳定性带隙基准电压源
  • 单芯片BiMOS结构
  • 整个温度范围内保证单调性
  • 保证线性误差:3/4 LSB(整个温度范围)
  • 0.01%建立时间:4 µs(最大值)
  • 采用±12 V电源供电
  • 低功耗:720 mW(最大值,包括基准电压源)
  • TTL/5 V CMOS兼容逻辑输入

产品详情

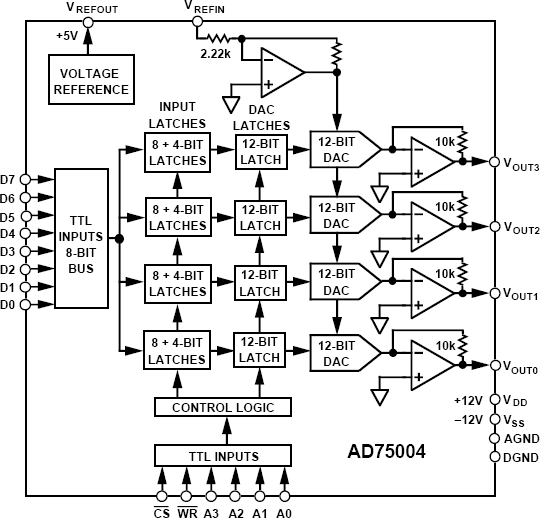

AD75004在单芯片内集成4个完整的电压输出12位数模转换器、一个高稳定性带隙基准电压源和双缓冲输入锁存器。它采用12个精密、高速、双极性电流导引开关和经激光调整的薄膜电阻网络,可提供快速建立时间和高精度特性。

微处理器兼容性通过片内双缓冲锁存器实现。输入锁存器的设计支持与8位总线直接接口。因此,第一级锁存器的12位数据可以传输至第二级锁存器,从而避免产生杂散模拟输出值。锁存器可以响应50 ns的短选通脉冲,因而可以与快速微处理器配合使用。

AD75004拥有如此全面的功能与高性能,是采用先进的开关设计、BiMOS II制造工艺和成熟的激光晶整技术的结果。BiMOS II是一种针对模拟和转换器功能而优化的扩展BiCMOS工艺。该器件在晶圆阶段进行调整,25°C时最大线性误差为± ½ LSB,整个工作温度范围内为± ¾ LSB。片内输出放大器提供±5 V的输出范围,1 LSB等于2.44 mV。

片内带隙基准电压源具有低噪声、长期稳定性和低温漂特性,堪比分立式基准电压二极管。其绝对值经激光调整到+5.00 V,最大误差为0.6%。其温度系数也经过激光调整。

满量程增益温度系数典型值为15 ppm/ºC。整个温度范围内保证单调性,因此AD75004适合宽温度范围应用。
