概览

优势和特点

  • 单通道软件可配置输入和输出
  • 对单个引脚提供多种可配置模式
    • 电压输入
    • 电流输入
    • 电压输出
    • 电流输出
    • 数字输入
    • 数字输出
    • 2线、3线或4线RTD测量
    • 热电偶测量
  • 面朝螺丝端子的供电或未供电引脚可承受过压
  • 辅助高电压检测引脚
  • 基准电压源温度系数:10 ppm/°C
  • 具有可选50 Hz和60 Hz抑制性能的16位、Σ-Δ ADC
  • 14位单调性DAC
  • 单极性和双极性能力
  • 集成HART调制解调器
  • 片内诊断包括开路和短路检测
  • 内部温度传感器,精度:±5°C
  • SPI兼容
  • 宽电源电压范围
  • 可编程功率控制
  • 温度范围:−40°C至+105°C
  • 48引脚LFCSP封装

产品详情

AD74115H是一款单通道、软件可配置、输入和输出器件,适用于工业控制应用。AD74115H提供各种单芯片集成用例。这些用例包括模拟输出、模拟输入、数字输出、数字输入、电阻温度检测器(RTD)和热电偶测量功能。AD74115H还集成一个HART调制解调器。串行外设接口(SPI)用于处理与器件的所有通信,包括与HART调制解调器进行通信。数字输入和数字输出可通过SPI或通用输入和输出(GPIO)引脚访问,以支持更高的数据速率。

该器件具有一个16位Σ-Δ模数转换器(ADC)和一个14位数模转换器(DAC)。AD74115H包含一个高精度2.5 V片内基准电压源,可用作DAC和ADC基准电压源。

可使用ADP1034配套产品提供电源和隔离。将ADP1034和AD74115H配合使用时,正模拟电源AVDD上提供可编程电源控制(PPC),可在终端应用中实现优化电源解决方案。如需单极性功能,可使能片内电荷泵。

应用

  • 隔离工业控制系统
  • 过程控制
  • 过程控制
  • 楼宇控制系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

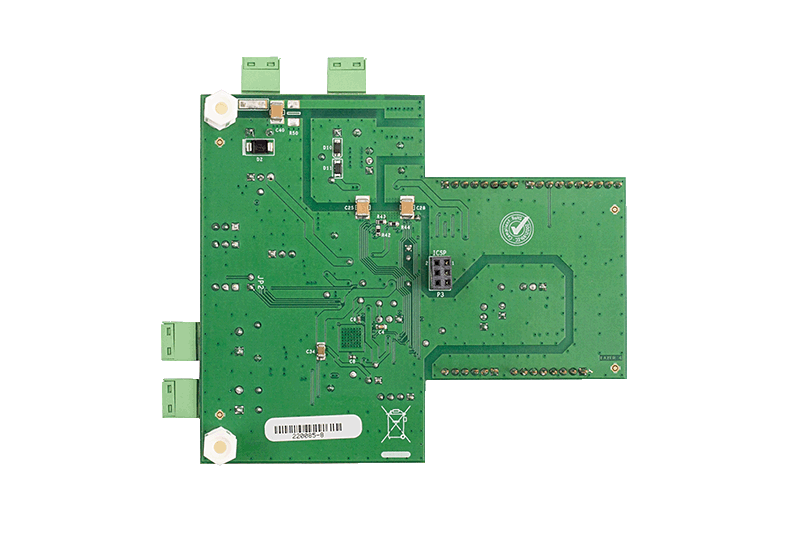

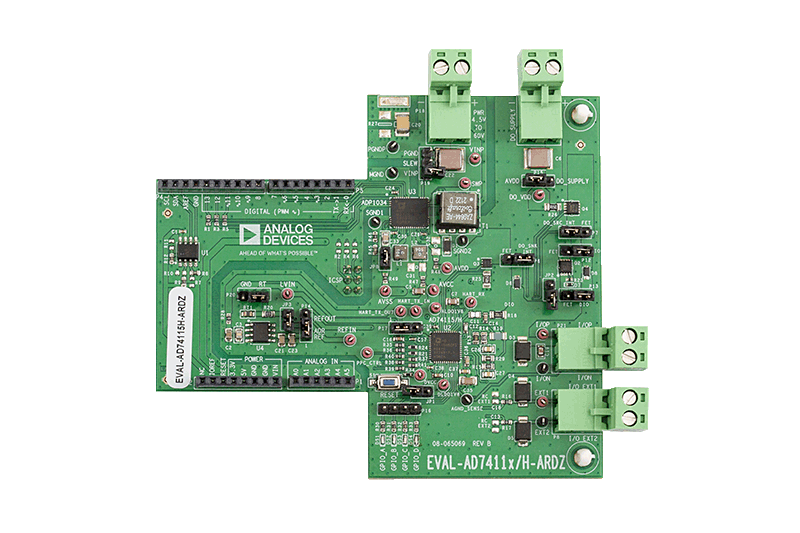

评估套件 (1)

软件代码及系统需求

工具及仿真模型

IBIS模型

配套产品推荐

AD74115H 配套产品

推荐 使用的参考电压

推荐 使用的通过PPC实现电源与数据隔离
