AD74115

单通道软件可配置的输入和输出

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 单通道软件可配置的输入和输出
  • 多个可配置模式采用一个引脚
    • 电压输入
    • 电流输入
    • 电压输出
    • 电流输出
    • 数字输入
    • 数字输出
    • 2 线、3 线或 4 线 RTD 测量
    • 热电偶测量
  • 面向引脚的螺丝端子能够承受过压,无论是否通电
  • 辅助高电压感应引脚
  • 10ppm°C 参照温度系数
  • 具有可选 50 Hz 和 60 Hz 抑制性能的 16 位 Σ-Δ ADC
  • 14 位单调 DAC
  • 单极和双极能力
  • 片内诊断,包括开路和短路检测
  • 内部温度传感器,精度为 ±5°C
  • 兼容 SPI
  • 宽电源电压范围
  • 可编程电源控制
  • 温度范围:−40°C 至 +105°C

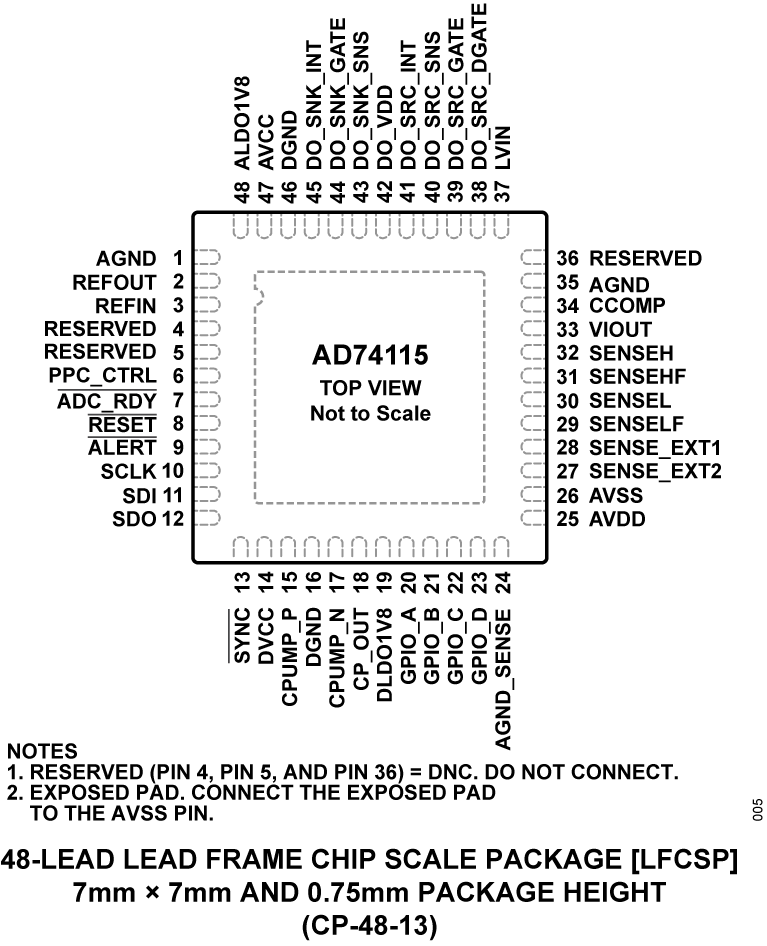

  • 48 引脚 LFCSP
更多细节
show more Icon

AD74115是一款单通道、软件可配置输入和输出器件,适用于工业控制应用。AD74115提供各种单芯片集成用例。这些用例包括模拟输出、模拟输入、数字输出、数字输入、电阻温度检测器(RTD)和热电偶测量功能。串行外设接口(SPI)用于处理与器件的所有通信。数字输入和数字输出可通过SPI或通用输入和输出(GPIO)引脚访问,以支持更高的数据速率。

该器件具有一个16位Σ-Δ模数转换器(ADC)和一个14位数模转换器(DAC)。AD74115包含一个高精度2.5 V片内基准电压源,可用作DAC和ADC基准电压源。

可使用ADP1034配套产品提供电源和隔离。将ADP1034和AD74115配合使用时,正模拟电源AVDD上提供可编程电源控制(PPC),可在终端应用中实现优化电源解决方案。如需单极性功能,可使能片内电荷泵。

应用

  • 隔离工业控制系统
  • 过程控制
  • 工厂自动化
  • 楼宇控制系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD74115BCPZ
  • HTML
  • HTML
AD74115BCPZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

EVAL-AD74115

评估单通道、软件可配置输入和输出的 AD74115

zoom

EVAL-AD74115

评估单通道、软件可配置输入和输出的 AD74115

评估单通道、软件可配置输入和输出的 AD74115

特性和优点

  • 适用于 AD74115 的功能完备的评估板
  • 系统电源和隔离由 ADP1034 提供
  • 板载 2.5 V ADR4525 基准电压源
  • 兼容 SPI
  • 基于 PC 的控制软件
  • 无 OS MBED 驱动器提供 C 语言代码示例

产品详情

EVAL-AD74115-ARDZ 是一款全功能评估板,可用于评估由 ADP1034 提供电源和隔离功能的完整系统解决方案中 AD74115 的特性。AD74115 是一款单通道、软件可配置的输入和输出套件。该套件具有模拟输出、模拟输入、数字输入、数字输出、热电偶测量以及 2 线、3 线和 4 线电阻温度检测器 (RTD) 测量功能。这些功能通过兼容的串行外设接口 (SPI) 集成在一个单芯片解决方案中。

EVAL-AD74115-ARDZ 可通过系统演示平台 (SDP) 板进行控制。采用 AD74115 评估软件,EVAL-SDP-CK1Z (SDP-K1) 板允许通过 PC 的 USB 端口来控制 EVAL-AD74115-ARDZ。EVAL-AD74115-ARDZ 需要 4.5 V 至 60 V 的工作电源电压。该 PC 向 SDP-K1 板供电。

有关 AD74115 和 ADP1034 的完整详情,请参见 AD74115 和 ADP1034 数据手册,使用 EVAL-AD74115-ARDZ 时,必须同时参阅该用户指南与数据手册。
