AD7391
量产+3 V/+5 V、串行输入、微功耗、10位DAC
- 产品模型
- 4
产品详情
- 微功耗：100 µA
- 采用2.7 V至5.5 V单电源供电
- 1.75 mm、紧凑型SO-8封装和1.1 mm、TSSOP-8封装
- AD7390：12位分辨率
AD7391：10位分辨率 - SPI、QSPI兼容型串行接口，采用施密特触发器输入

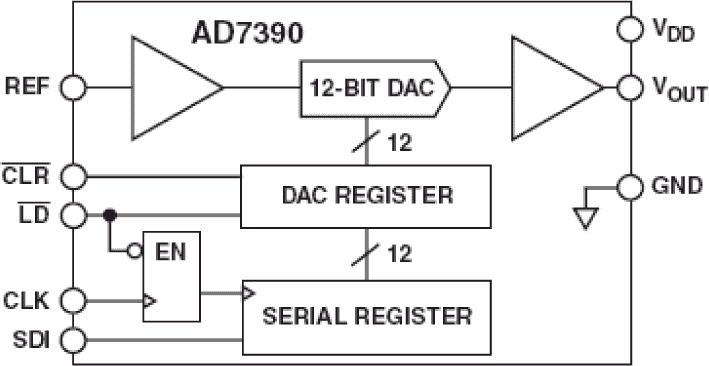

AD7390/AD7391系列分别是10/12位电压输出数模转换器，采用+3 V单电源供电。这些单芯片DAC采用CBCMOS工艺制造，适合3V单电源系统应用，具有成本低、易于使用的特点。保证工作电压范围为+2.7 V至+5.5 V，功耗小于100 µA，因而这款器件非常适合电池供电应用。
满量程电压输出由所施加的外部基准输入电压决定。轨到轨REFIN 至DACOUT允许将满量程电压设置为正电源电压VDD或其间的任何值。
双缓冲串行数据接口利用数据输入(SDI)、时钟(CLK)和芯片选择(CS/LD)引脚，提供高速、三线式、SPI和微控制器兼容型输入。此外，上电时或用户要求时，CLR输入可将输出设置为零电平。
两款器件均采用相同的引脚排列，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路板。
AD7390/AD7391的额定温度范围为-40°C至+85°C扩展工业温度范围，提供塑料DIP和1.75 mm、薄型SO-8表面贴装两种封装。对于超紧凑型应用，还提供1.1 mm、超薄型TSSOP-8封装。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD7391ARUZ | 8-Lead TSSOP | ||
| AD7391ARZ | 8-Lead SOIC | ||
| AD7391ARZ-REEL | 8-Lead SOIC | ||
| AD7391ARZ-REEL7 | 8-Lead SOIC |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
2月 17, 2014 - 13_0265 Qualification of ASE Chungli, as an Alternate Assembly Site for Select 8L and 14L SOICN Packages |
||
| AD7391ARUZ | 量产 | |
|
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor |
||
| AD7391ARUZ | 量产 | |
|
11月 13, 2013 - 13_0265 Qualification of ASE Chungli, as an Alternate Assembly Site for Select 8L and 14L SOICN Packages |
||
| AD7391ARZ | 量产 | |
| AD7391ARZ-REEL | 量产 | |
| AD7391ARZ-REEL7 | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| AD5310R | 量产 | 10位nanoDAC、SPI接口以及2 ppm/°C 片内基准电压源 |
