AD7388-4

Name: AD7388-4
Brand: Analog Devices
Availability: InStock

推荐用于新设计

单端输入、四通道、同步采样、16 位/14 位/12 位 SAR ADC

数据手册 (Rev. 0) 产品选型表

产品模型: 3

Viewing:

概述

16 位、14 位和 12 位 ADC 系列
四路同步采样
单端模拟输入
高吞吐速率：4 MSPS
SNR（典型值）
- 84.7 dB（AD7386-4，V_REF = 3.3 V）
- 82.4 dB（AD7387-4，V_REF= 3.3 V）
- 73.7 dB (AD7388-4)
- 92 dB，OSR = 8，VREF = 3.3 V (AD7386-4)
片内过采样功能

解析度提高 2 位
超出范围指示器（警报）
INL（典型值）
- ±4 LSB (AD7386-4)
- ±1 LSB (AD7387-4)
- ±0.2 LSB (AD7388-4)
高速串行接口
温度范围：−40°C 至 +125°C
10 ppm/°C 时内部基准电压源为 2.5 V（最大值）
24 引脚 LFCSP

产品模型: 3

参考资料

数据手册 1

AD7386-4/AD7387-4/AD7388-4: Single-Ended Input, Quad, Simultaneous Sampling, 16-Bit/14-Bit/12-Bit, SAR ADC Data Sheet (Rev.0) 10/27/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7388-4BCPZ	24-Lead LFCSP (4mm x 4mm x 0.55mm)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
AD7388-4BCPZ-RL	LFCSP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
AD7388-4BCPZ-RL7	24-Lead LFCSP (4mm x 4mm x 0.55mm)	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

评估套件

评估 AD7386-4 系列、4 通道、同步采样、逐次逼近 ADC

立即购买更多内容

特性和优点

适用于多通道同步采样 ADC 的功能完备的评估板
板载基准电压源、基准缓冲器和 ADC 驱动器
板载电源
板兼容高速系统演示平台 (SDP-H1) 控制器
用于控制和数据分析的 PC 软件

产品详情

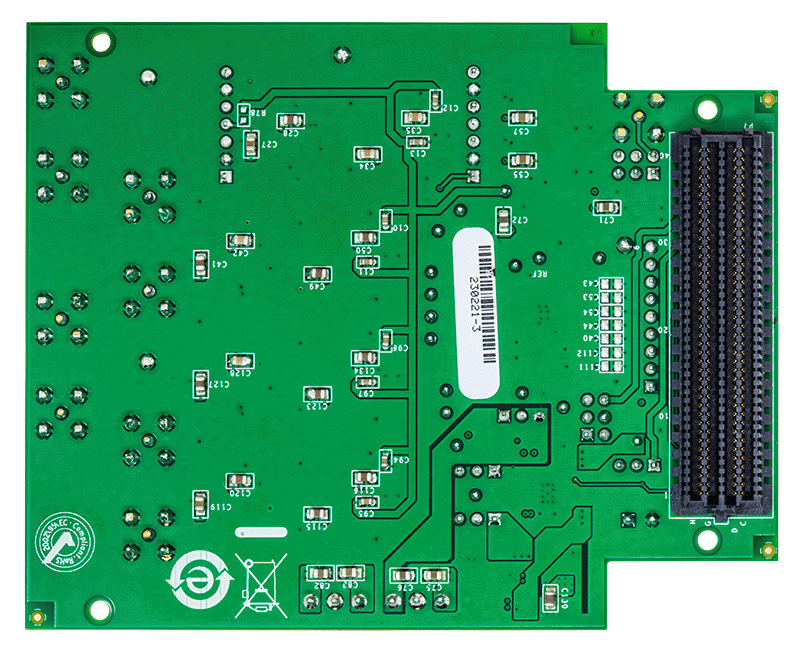

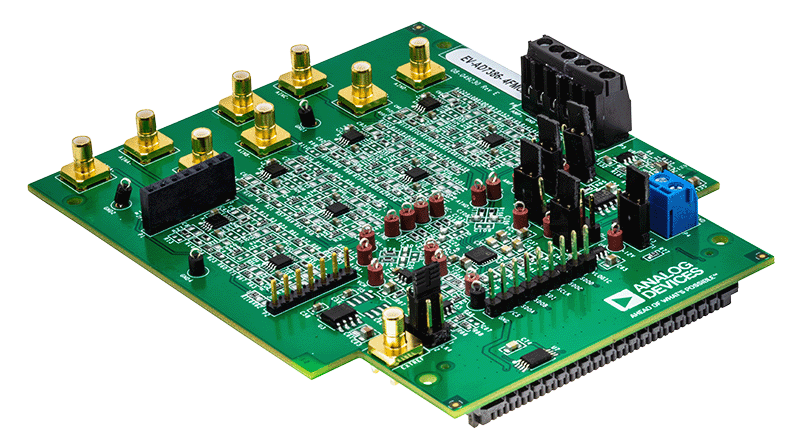

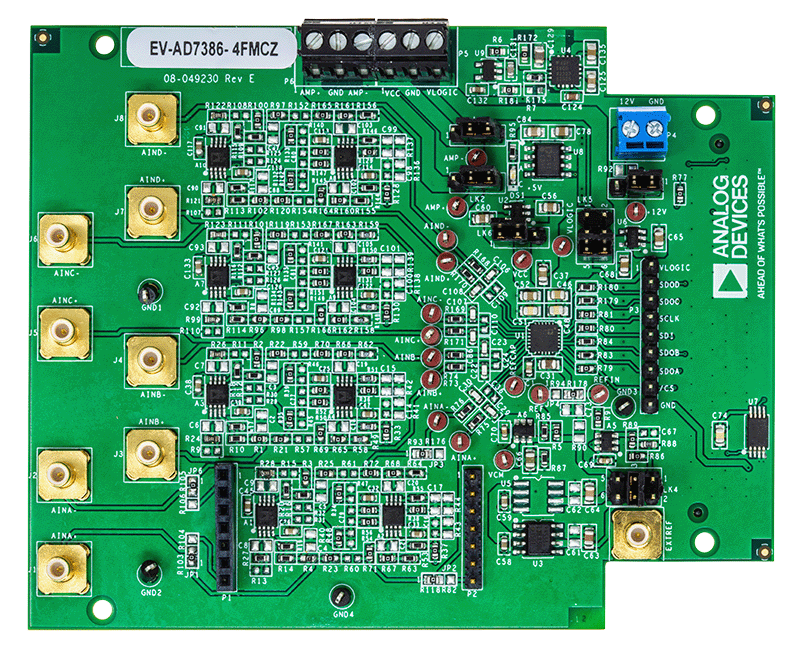

EVAL-AD7386-4FMCZ 是一款全功能评估板，用于评估 AD7386-4 模数转换器 (ADC) 的全部特性。这些评估板可以由 EVAL-SDPCH1Z 利用 160 向系统演示平台 (SDP) 连接器 J4 进行控制。EVAL-SDP-CH1Z 板通过 PC 的 USB 端口使用分析、控制和评估 (ACE) 软件控制评估板，可以从 ACE 软件页面下载该软件。

AD7386-4 数据手册中提供了 AD7386-4 的完整规格说明。使用此评估板时，应参阅这些规格说明，同时参阅本用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。ACE 软件页面上提供了全面的 ACE 用户指南。

EVAL-AD7386-4FMCZ 可以使用 EVALAD7386- 4FMCZ 产品页面上的 AD738x-4 ACE 插件评估 AD7387-4 和 AD7388-4。唯一的区别是输出转换结果的 SCLK 数量，这取决于每个通用的分辨率和吞吐率。

图 1 显示了 EVAL-AD7386-4FMCZ 板的典型设置。EVAL-AD7386-4FMCZ 板的设置与 EVAL-AD7380-4FMCZ 设置相同。
