AD673
不推荐用于新设计8位逐次逼近型ADC
- 产品模型
- 3
产品详情
- Operates on +5 V and –12 V to –15 V Supplies
- MIL-STD-883 Compliant Version Available
- Complete 8-Bit A/D Converter with Reference, Clock and Comparator
- No Missing Codes Over Temperature
- 30 ms Maximum Conversion Time
- Full 8- or 16-Bit Microprocessor Bus Interface
- Unipolar and Bipolar Inputs

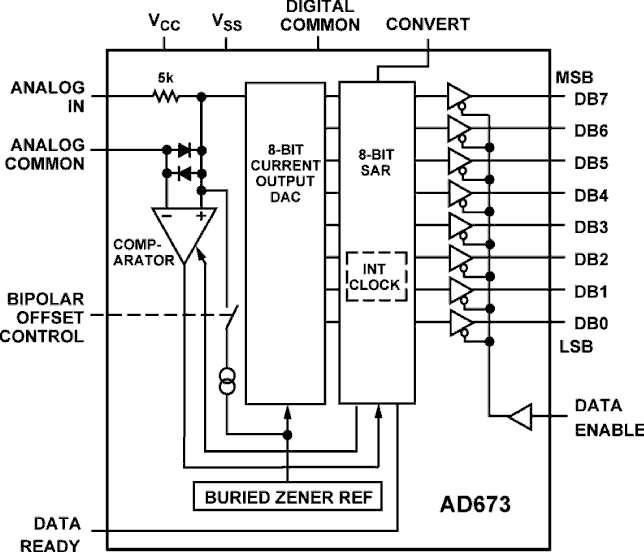

AD673是一款完整的单芯片8位逐次逼近型ADC，由DAC、基准电压源、时钟、比较器、逐次逼近寄存器(SAR)和三态输出缓冲器组成。无需外部器件，执行8位全精度转换的时间为20 µs。
AD673采用先进的集成电路设计和处理技术。逐次逼近功能通过I2L（集成注入逻辑）实现。高稳定性SiCr薄膜电阻梯形网络经过激光调整，确保达到高精度，并且通过温度补偿型表面下齐纳基准电压源来维持高精度。
AD673的工作电压范围为+5 V和-12 V至-15 V，支持0 V至+10 V或-5 V至+5 V模拟输入。CONVERT线上正脉冲的下降沿启动20 µs转换周期。DATA READY指示转换已完成。
AD673提供两种版本。AD673J的额定温度范围为0°C至+70°C；AD673S保证±1/2 LSB相对精度且无失码，额定温度范围为-55°C至+125°C。
提供两种封装配置。所有版本均提供20引脚密封陶瓷DIP封装。AD673J还提供20引脚塑封DIP封装。
