概览
优势和特点
- 双路中频输入，70 MHz至250 MHz
分集或两路独立的中频信号
独立的衰减路径 - 过采样RF通道
20 MSPS（单载波）
10 MSPS/通道（分集模式） - 5 V单电源
输出DVCC：3.3 V或5 V
- 功耗：775 mW
- 总信号范围：90+ dB
自动增益调整(AGC)：30 dB
模数转换器：60 dB
处理增益后范围大于100 dB - 数字输出
11位ADC字
3位RSSI字
2x时钟，A/B指示器

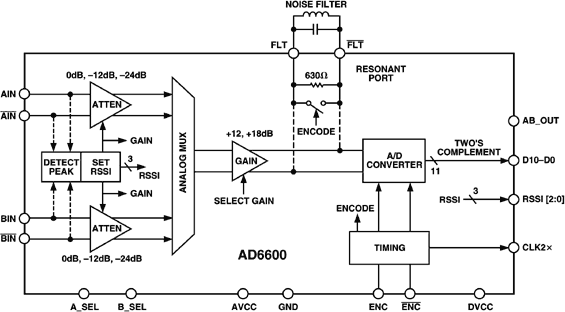

产品详情
ADI公司创新的分集接收机芯片组是一款紧凑的综合解决方案，提供两个中频至基带分集通道，片内集成自动增益控制、接收信号强度指示器、高分辨率数字控制振荡器(NCO)和数字滤波。
该芯片组内置ADI公司的双通道中频采样模数转换器AD6600和双通道抽取接收机芯片AD6620。同时配置适当的外部元件，能够处理各种各样的空中接口标准，包括GSM、CDMA、IS136、PHS，以及用于寻呼系统和无线固定接入接收机的专有调制方案。
该分集接收机基于ADI公司的新一代接收机架构，用数字滤波器取代了灵敏的模拟滤波器，从而显著降低成本、缩小尺寸。完整的参考设计所展示的较佳布局，不仅可降低噪声，还使跨通道耦合降至较小。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
高速ADC的电源设计2/1/2012
-
Correlating High-Speed ADC Performance to Multicarrier 3G Requirements6/1/2003
-
Smart Partitioning Eyes 3G Basestation10/18/2002
-
DNL and Some of its Effects on Converter Performance6/1/2001
-
Designing a Super-Heterodyne Multi-Channel Digital Receiver11/1/1998
-
Basics of Designing a Digital Radio Receiver (Radio 101)3/6/1998
