AD5821A

120 mA、吸电流、10位 I2C DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 吸电流：120 mA
  • 采用3 × 3阵列WLCSP封装
  • 双线式 （I2C兼容）1.8 V串行接口
  • 10位分辨率
  • 集成电流检测电阻
  • 电源电压范围：2.7 V至5.5 V
  • 对所有代码保证单调性
  • 省电模式：0.5 µA（典型值）
  • 内部基准电压源
  • 超低噪声前置放大器
  • 省电功能
  • 上电复位
更多细节
show more Icon
AD5821A是一款单通道、10位数模转换器(DAC)，具有120 mA的吸电流输出能力，内置一个基准电压源，采用2.7 V至5.5 V单电源供电。这款DAC通过双线式I2C®兼容型串行接口进行控制，能够以最高400 kHz的时钟速率工作。

AD5821A内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。它具有省电特性，省电模式下功耗可降至1 µA（最大值）。
AD5821A设计用于拍照手机、数码相机和便携式摄像机中的自动对焦、图像稳定及光学变焦应用。

该器件同样适合许多工业应用，如温度、光线和运动控制等，在−30°C至+85°C温度范围内工作性能稳定。
AD5821A的I2C 7位地址为0xC。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5821A

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 11/07/2008
英文

AD5821A: 120 mA, Current Sinking, 10-Bit, I2C DAC Data Sheet (Rev.0)

打开PDF文件

redirect
494 kB
download

下载 PDF

PDF Vector

pdf

更新 01/29/2009
日文

AD5821A: 120mA電流シンク、10ビットI2C DAC (Rev.0)

打开PDF文件

redirect
1267 kB
download

下载 PDF

用户手册

1

PDF Vector

WIKI

更新 06/29/2022
英文

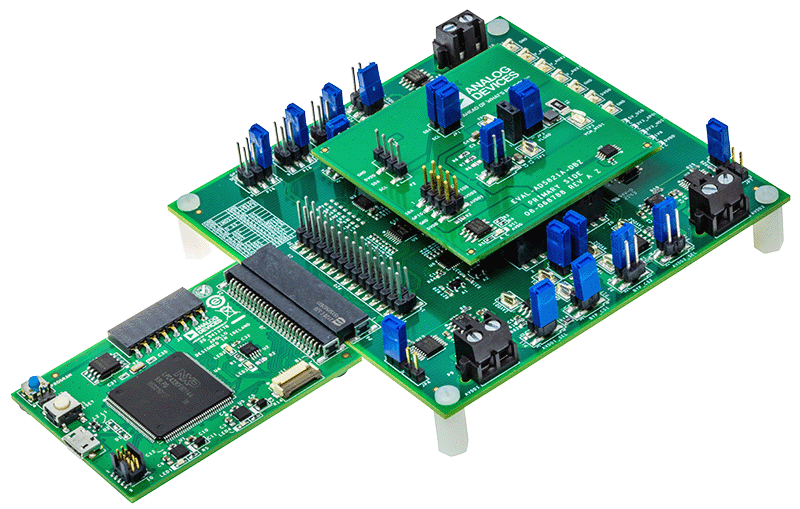

AD5821A Evaluation Kit User Guide redirect icon
