特性
- 高相对精度(INL)：±2 LSB（最大值，16位）
- 小型封装：3 mm × 3 mm、16引脚LFCSP封装
- 总不可调整误差(TUE)：±0.1% FSR（最大值）
- 失调误差：±1.5 mV（最大值）
- 增益误差：±0.1% FSR（最大值）
- 高驱动能力：20 mA、0.5 V（供电轨）
- 用户可选增益：1或2（GAIN引脚）
- 复位到零电平或中间电平（RSTSEL引脚）
- 1.8 V逻辑兼容性
- 带回读或菊花链的50 MHz SPI
- 低毛刺：0.5 nV-sec
- 低功耗：3.3 mW (3 V)
- 2.7 V至5.5 V电源
- 温度范围：-40°C至+105°C
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD5689/AD5687属于 nanoDAC+™系列产品，是一款低功耗、双通道、12位缓冲电压输出DAC。内置增益选择引脚，满量程输出为VREF （增益 = 1）或2VREF （增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。
AD5687还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。
AD5687采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。
产品特色
- 高相对精度(INL)。
AD5687（12位）：±1 LSB（最大值） - 出色的直流性能。
出色的直流性能。
失调误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值） - 两种封装选择。
3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP
应用
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5687
文档
筛查
1 应用
-
全部
-
应用笔记
-
数据手册
-
全部
-
英文
-
中文
-
日文
数据手册
2
应用笔记
3
324.69 K
324.69 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5687BCPZ-RL7 |
16-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
| AD5687BRUZ |
16-Lead TSSOP
|
|
|
| AD5687BRUZ-RL7 |
16-Lead TSSOP
|
|
- AD5687BCPZ-RL7
- 引脚/封装图-中文版
-
16-Lead LFCSP (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5687BRUZ
- 引脚/封装图-中文版
-
16-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5687BRUZ-RL7
- 引脚/封装图-中文版
-
16-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2014
- 13_0223
Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
1月 20, 2014
- 14_0019
Datasheet Correction for selected AD531X, AD568X and AD569X parts
AD5687BCPZ-RL7
量产
AD5687BRUZ
量产
AD5687BRUZ-RL7
量产
4月 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD5687BRUZ
量产
AD5687BRUZ-RL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2014
- 13_0223
Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
1月 20, 2014
- 14_0019
Datasheet Correction for selected AD531X, AD568X and AD569X parts
4月 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD5687BRUZ
量产
AD5687BRUZ-RL7
量产
评估套件 1
EVAL-AD5686R
AD5686R评估板
产品详情

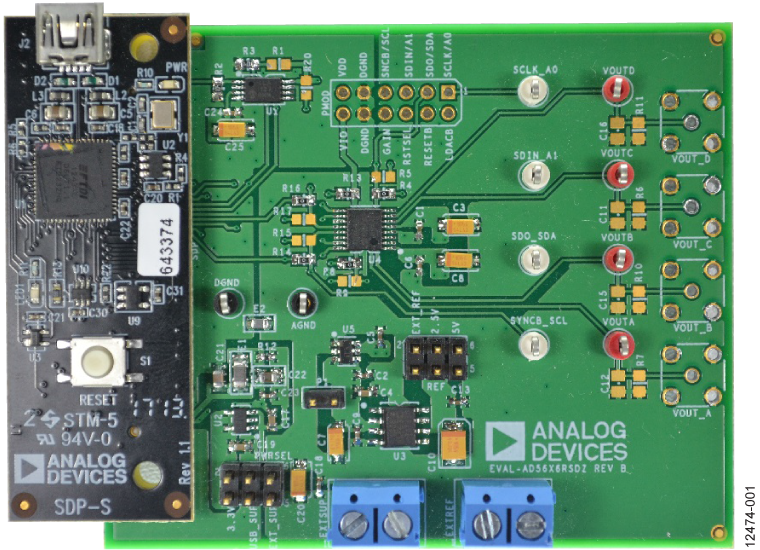

EVAL-AD5686RSDZ评估板设计可帮助用户快速进行AD5686R电路原型制作，并缩短设计时间。AD5686R采用2.7 V至5.5 V单电源供电。AD5686R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。该评估板还集成了额外的基准电压源。
