概览
优势和特点
- 单通道18位nanoDAC
- 18位单调性
- 保证12位精度
- 8引脚SOT-23小型封装
- 上电复位至零电平或中间电平
- 采用4.5 V至5.5 V电源供电
- 串行接口
- 轨到轨工作
- SYNC中断设置
- 温度范围：−40°C至+105°C
产品详情
AD5680属于nanoDAC®系列，是一款单通道、18位缓冲电压输出数模转换器(DAC)，采用4.5 V至5.5 V单电源供电，具有18位单调性。
AD5680需利用外部基准电压来设置DAC的输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V (AD5680-1)或中量程(AD5680-2)并保持该电平，直到执行一次有效的写操作为止。
在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。5 V时的功耗为1.6 mW。
它内置片内精密输出放大器，能够实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入也可供用户使用。
AD5680采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。
产品特色
- 18位分辨率。
- 18位DAC，保证12位精度。
- 采用8引脚SOT-23封装。
- 低功耗，5 V时典型功耗为1.6 mW。
- 上电复位至零电平或中间电平。
相关器件
AD5662—16位DAC，采用SOT-23封装。
应用
数据手册，Rev. A，3/07
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

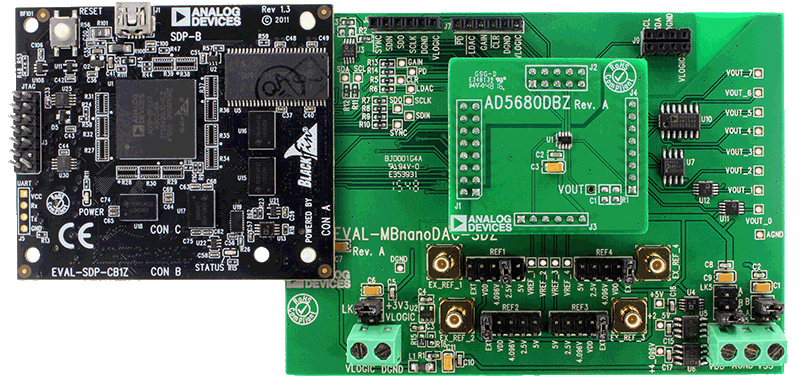

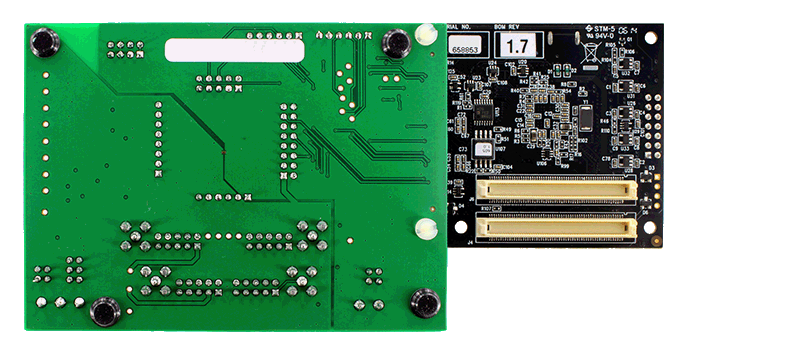

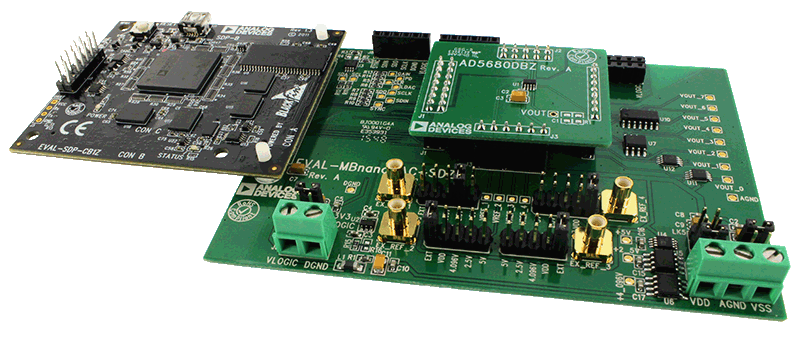

评估套件 (1)
参考资料
软件代码及系统需求
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
