概览
优势和特点
- 高相对精度 (INL):±16 位时为最大值 4 LSB(仅限 AD5677R)
- TUE:±0.14% FSR(最大值)
- 失调误差:±1.5 mV(最大值)
- 增益误差:±0.06% FSR(最大值)
- 低漂移,2.5 V 基准电压源温度系数:2 ppm/°C(典型值)
- 40 mA 短路电流
- 宽工作范围
- 温度范围 −40°C 至 +125°C
- 2.7 V 至 5.5 V 电源电压范围
- 简化的实现方式
- 用户可选增益 1 或 2(通过 GAIN 引脚)
- 1.8 V 逻辑兼容
- 400 kHz、兼容 I2C 的串行接口
- 符合 RoHS 标准的 28 引脚 4 mm × 4 mm LFCSP 封装
产品详情
AD5673R/AD5677R为低功耗、16通道、12/16位、缓冲电压输出、数模转换器(DAC),内置2.5 V、2 ppm/°C内部基准电压源(默认使能)和增益选择引脚,满量程输出电压为2.5 V(增益 = 1)或5 V(增益 = 2)。采用2.7 V至5.5 V单电源供电,通过设计保证单调性。AD5673R/AD5677R采用28引脚引脚架构芯片级封装(LFCSP),内置一个上电复位(POR)电路,确保DAC输出上电至并保持在零电平,直到执行一次有效的写操作为止。AD5673R/AD5677R还内置关断模式,在此模式下,将功耗降至2 μA(典型值)。
应用
- 光收发器
- 基站功率放大器
- 过程控制(可编程逻辑控制器(PLC)输入/输出卡)
- 工业自动化
- 数据采集系统
产品聚焦
- 更高通道密度:4 mm × 4 mm LFCSP内封装16个通道。
- 高相对精度 (INL)。
AD5673R(12位):±1 LSB(最大值)。
AD5677R(16位):±4 LSB(最大值)。 - 低漂移,2.5V片内基准电压源。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

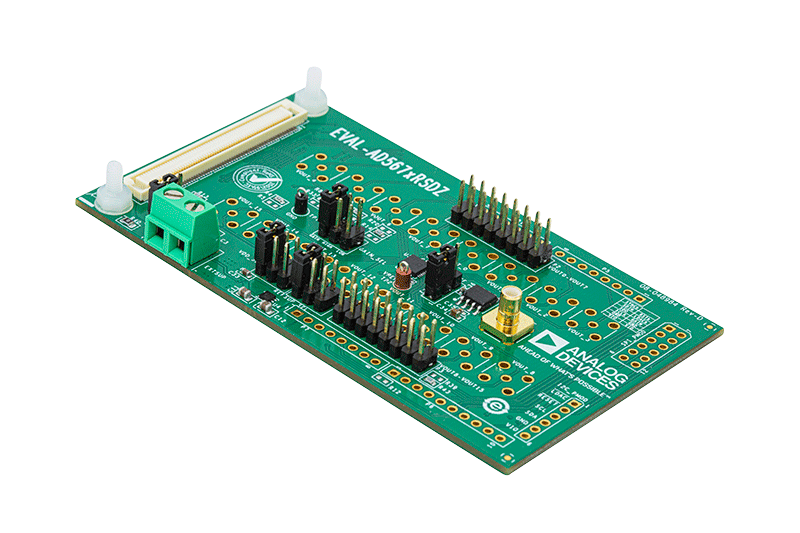

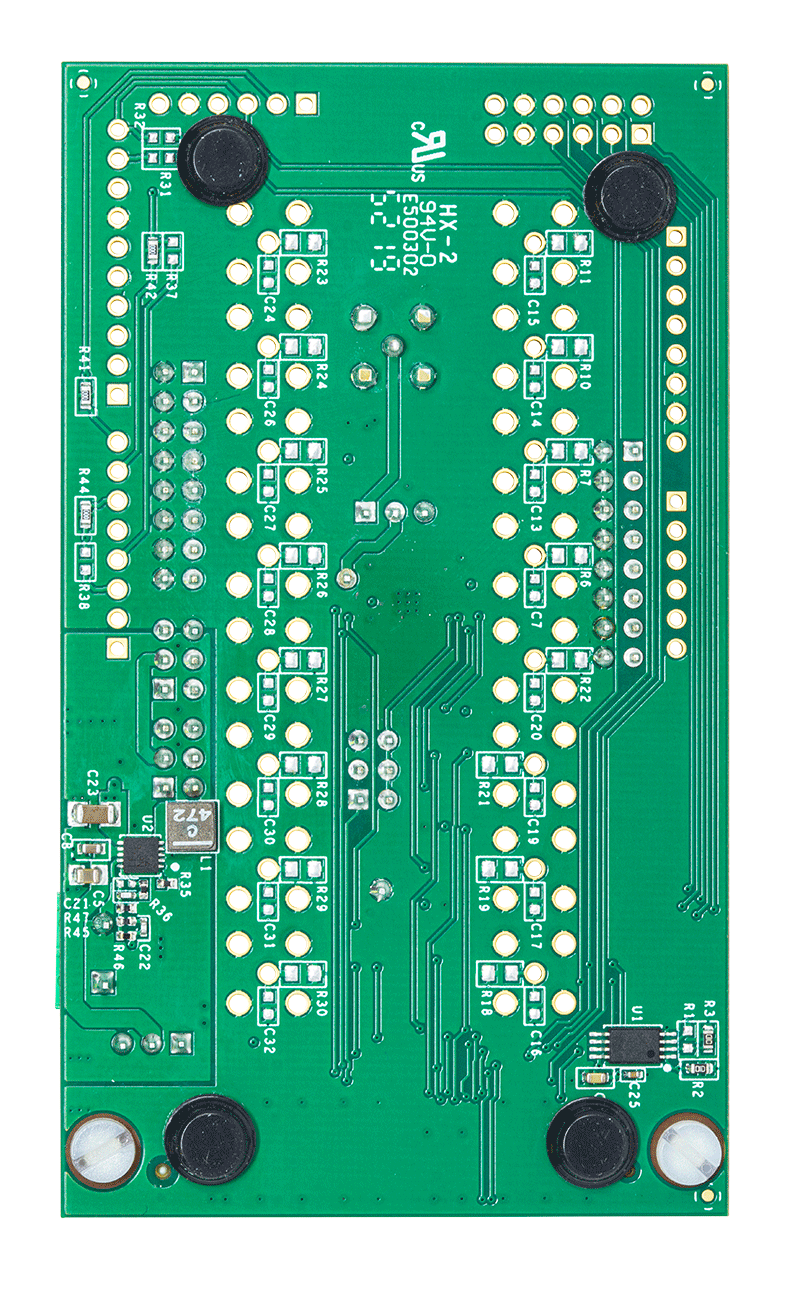

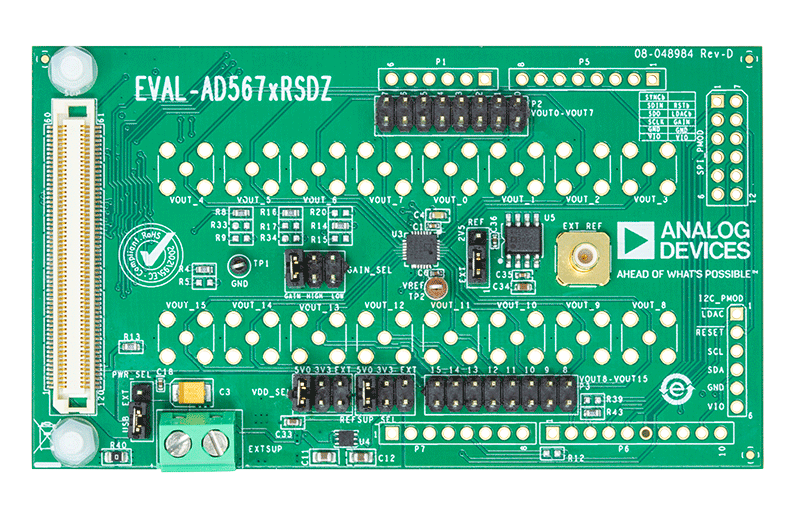

评估套件 (1)
参考资料
软件代码及系统需求
Mbed支持
学习如何开始使用Mbed
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
AD5677RBCPZ-1 | 材料声明 | 质量和可靠性 | 28-lead LFCSP (4mm x 4mm x 0.95mm w/EP) | |
AD5677RBCPZ-1-RL7 | 材料声明 | 质量和可靠性 | 28-lead LFCSP (4mm x 4mm x 0.95mm w/EP) | |
AD5677RBCPZ-2 | 材料声明 | 质量和可靠性 | 28-lead LFCSP (4mm x 4mm x 0.95mm w/EP) | |
AD5677RBCPZ-2-RL7 | 材料声明 | 质量和可靠性 | 28-lead LFCSP (4mm x 4mm x 0.95mm w/EP) | |
Wafer Fabrication Data |
