AD5629R

八通道、12位、I2C电压输出denseDAC,集成5 ppm/°C片内基准电压源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 低功耗、小尺寸、引脚兼容的八通道DAC:AD5629R:12位
    AD5669R:16位
  • 4mm X 4mm 16引脚LFCSP和16引脚TSSOP封装
  • 用户可选的1.25 V/2.5 V、5 ppm/ºC片内基准电压源
  • 关断模式的功耗:400 nA (5 V)、200 nA (3 V)
  • 2.7 V 至5.5 V电源供电
  • 通过设计保证单调性
  • 上电复位至零电平
  • 3种关断功能
  • 硬件LDAC和CLR功能
  • I2C 兼容型串行接口支持标准(100 kHz)和快速(400 kHz)模式

更多细节
show more Icon
AD5629R是一款低功耗、八通道、12位、缓冲电压输出DAC,采用2.7 V至5.5 V单电源供电,通过设计保证单调性。

这款器件内置一个片内基准电压源,内部增益为2。AD5629R-1内置一个1.25 V、5 ppm/°C基准电压源,满量程输出范围为2.5 V;AD5629R-2和AD5629R-3内置一个2.5 V、5 ppm/°C基准电压源,满量程输出范围为5 V。上电时,片内基准电压关闭,因而可以用外部基准电压。内部基准电压则通过软件写入使能。

该器件内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到执行一次有效的写操作为止。此外还具有各通道独立省电特性,在省电模式下,器件在5 V时的功耗降至400 nA,并提供软件可选输出负载。

产品特色

  1. 8通道12/16位DAC。
  2. 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
  3. 采用16引脚LFCSP和TSSOP封装,及16引脚WLCSP封装。
  4. 上电复位至0 V或中间电平。
  5. 关断功能。关断模式下,3 V时DAC的典型功耗为200 nA,5 V时为400 nA。

应用
•光收发器
•功率放大器控制
•数据采集系统
•数字增益和失调电压调整

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD5629RACPZ-2-RL7
  • HTML
  • HTML
AD5629RACPZ-3-RL7
  • HTML
  • HTML
AD5629RARUZ-1
  • HTML
  • HTML
AD5629RARUZ-1-RL7
  • HTML
  • HTML
AD5629RBCBZ-1-RL7
  • HTML
  • HTML
AD5629RBCPZ-1-RL7
  • HTML
  • HTML
AD5629RBCPZ-2-RL7
  • HTML
  • HTML
AD5629RBRUZ-2
  • HTML
  • HTML
AD5629RBRUZ-2-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 10, 2014

- 14_0005

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products

1月 20, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD5629RACPZ-2-RL7

量产

AD5629RACPZ-3-RL7

量产

AD5629RBCPZ-1-RL7

量产

AD5629RBCPZ-2-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 10, 2014

- 14_0005

arrow down

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products

1月 20, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD5629RACPZ-2-RL7

量产

AD5629RACPZ-3-RL7

量产

AD5629RBCPZ-1-RL7

量产

AD5629RBCPZ-2-RL7

量产

评估套件 1

reference details image

EVAL-AD5629R

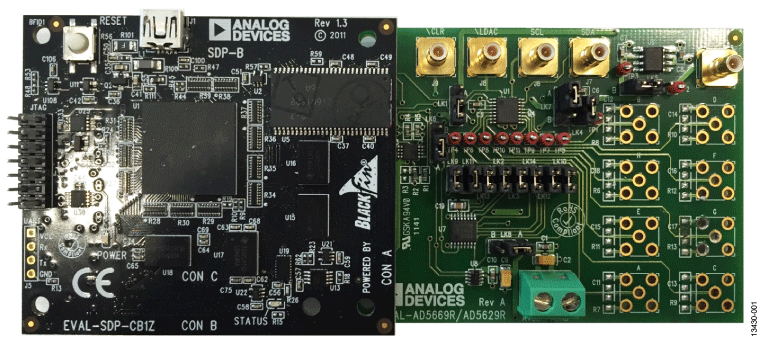

AD5629R 评估板
