概览
优势和特点
- 12位线性度与单调性AD5582
- 宽工作范围：5 V至15 V单电源或±5 V双电源
- 单极性或双极性工作
- 双缓冲寄存器支持多通道独立或同时更新
- 4个独立的轨到轨基准电压输入
- 20 mA高电流输出驱动
- 并行接口
- 数据回读功能
- 建立时间：5 μs
- 内置匹配电阻可简化负基准电压源
- 在任何容性负载下绝对保持稳定

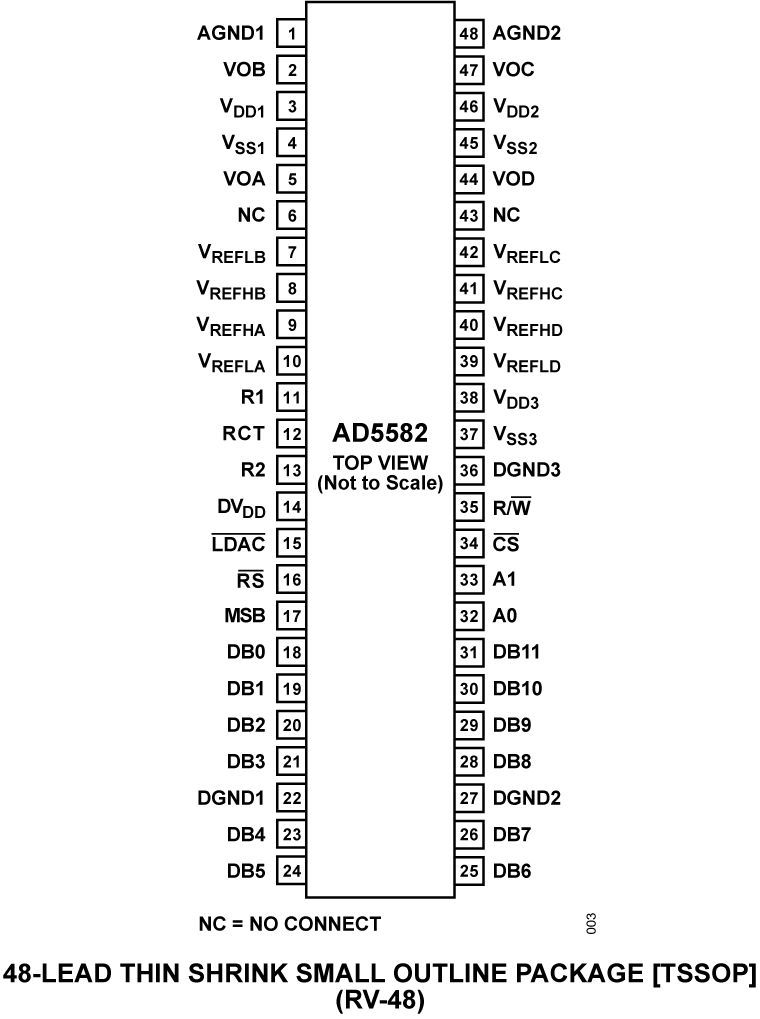

- 紧凑的尺寸：TSSOP-48
- 扩展温度范围：−40°C至+125°C
产品详情

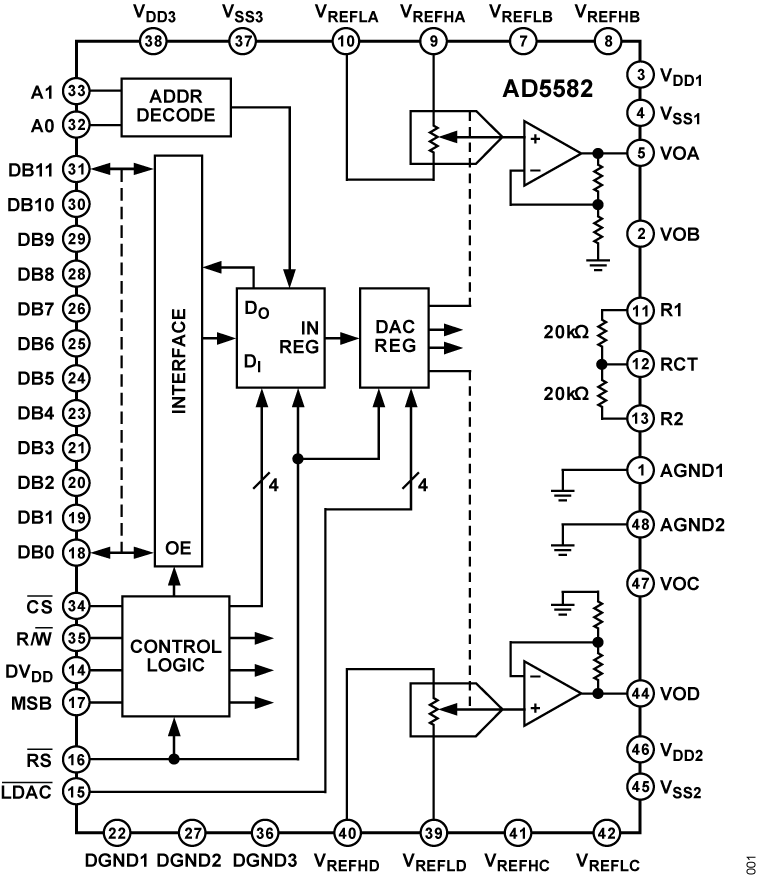

AD5582/AD5583系列四通道、12/10位、电压输出数模转换器采用5 V至15 V单电源或±5 V双电源供电。它在单电源或双电源系统中为用户提供易用性。此高性能DAC采用先进的BiCMOS工艺制造，具有动态稳定性，能够驱动高电流且具有小尺寸。
VSS至VDD的满量程输出电压范围由所施加的外部基准电压决定，从而提供各种满量程输出。对于乘法和宽动态应用，交流基准输入可以高达|VDD – VSS|。提供两个内置精密调整电阻，且可轻松配置以提供四象限乘法。
双缓冲并行接口提供快速建立时间。利用共用的电平敏感型负载DAC选通(LDAC)输入，可以同时更新所有DAC输出。外部异步复位(RS)在MSB = 0时将所有寄存器强制为零代码状态，或在MSB = 1时强制为半量程代码状态。
两款器件均采用相同的引脚排列和封装，用户可以根据具体应用选择适当的分辨率，而不必更改PCB布局。AD5582非常适合在新设计的中型电压应用中以及任何其他通用多通道10至12位应用中替代DAC8412。
AD5582/AD5583的额定温度范围为−40°C至+125°C扩展工业温度范围，提供薄型和紧凑型1.1 mm TSSOP-48封装。
应用
- 过程控制设备
- 闭环伺服控制
- 数据采集系统
- 数字控制校准
- 光纤网络控制环路
- 4 mA至20 mA电流发射器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
