概览
优势和特点
- 高度集成：12 x 12 mm2、CSPBGA封装中集成32通道DAC
- 保证单调性
- DSP-/微控制器兼容串行接口
- 通道更新速率：1.1 MHz
- 输出阻抗：0.5 Ω
- 可选输出范围：
0 V 至 5 V 或 -2.5 V 至 +2.5V - 异步RESET设置
- 温度范围：
-40°C至+85°C
产品详情

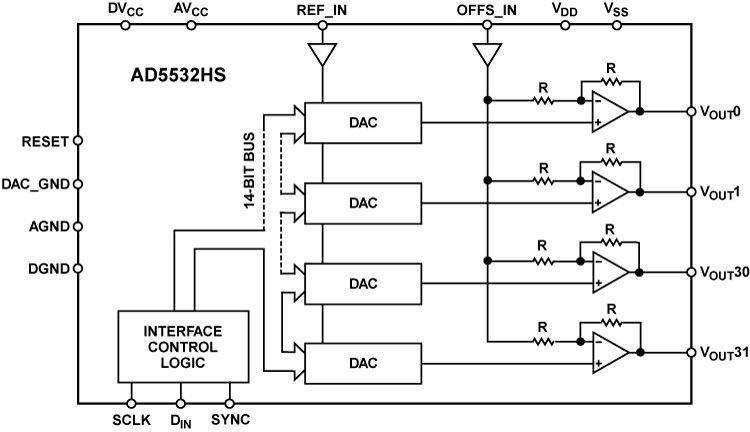

AD5532HS是一款32通道、双极性、电压输出、14位DAC，具有一个高速串行接口，采用12x12 mm、小型CSPBGA封装。选定的DAC寄存器通过三线式接口写入 。该串行接口能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容 。输出电压范围为0 V至5 V或-2.5 V至+2.5 V，由OFFS_IN引脚上的失调电压决定，但由于输出放大器的动态余量限制，该范围会限制在VSS + 2 V至VDD - 2 V 内。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD5532HSABCZ | 材料声明 | 质量和可靠性 | 74-Ball CSPBGA (12mm x 12mm) | |
| Wafer Fabrication Data |
