AD5423

具有 HART 连接的单通道 16 位电流/电压输出 DAC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
IBIS 模型 AD5423 IBIS Model Download 456.15 KB IBIS 模型 AD5758/AD5753/AD5423/AD5413 - IBIS Model Download 573 KB LTspice AD5423 - Precision D/A Converters Download 1.82 KB
产品模型 2
特性
  • 16 位分辨率和单调性
  • 在单个端子上提供电流或电压输出
  • 电流输出范围：0 mA 至 20 mA、4 mA 至 20 mA、0 mA 至 24 mA、±20 mA、±24 mA 和 −1 mA 至 +22 mA
  • 电压输出范围（具有 20% 超量程）：0 V 至 5 V、0 V 至 10 V、±5 V 和 ±10 V
  • 用户可编程偏移和增益
  • 高级片内诊断，包括 12 位 ADC
  • 片内基准电压源
  • 工作温度范围为 −40°C 至 +115°C
  • 32 引脚 5 mm × 5 mm LFCSP 封装
更多细节
show more Icon

AD5423 是一款单通道电压和电流输出数模转换器 (DAC)，可在最小 −33 V（AVSS 上）至最大 +33 V（AVDD1 上）电源范围内工作。CHART 引脚可以使 Highway Addressable Remote Transducer® (HART) 信号耦合在电流输出上。

AD5423 使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI™、MICROWIRE™、数字信号处理器 (DSP) 和微控制器接口标准兼容。该接口还使用可选的 SPI 循环冗余校验码 (CRC) 和监控定时器 (WDT)。与类似 DAC 的早期版本（例如集成式 12 位诊断模数转换器 (ADC)）相比，AD5423 改进了诊断特性。

产品特色

  1. 16 位性能。
  2. 一系列诊断功能。
  3. 集成式 12 位监测 ADC。
  4. 符合 HART 标准。

应用

  • 过程控制
  • 执行器控制
  • 通道隔离的模拟输出
  • 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
  • HART 网络连接
Show More Arrow image
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
IBIS 模型 AD5423 IBIS Model Download 456.15 KB IBIS 模型 AD5758/AD5753/AD5423/AD5413 - IBIS Model Download 573 KB LTspice AD5423 - Precision D/A Converters Download 1.82 KB
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5423

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/15/2019
英文

AD5423: Single-Channel, 16-Bit Current/Voltage Output DAC with HART Connectivity (Rev.B)

打开PDF文件

redirect
2.9 M
download

下载 PDF

PDF Vector

PDF

更新 07/15/2019
日文

AD5423: HART接続付きのシングルチャンネル、16ビット電流／電圧出力D/Aコンバータ データシート (Rev.0)

打开PDF文件

redirect
1.76 M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 07/15/2019
英文
UG-1554: Evaluating the AD5423 Single Channel, 16-Bit Current or Voltage Output DAC with HART Connectivity (Rev.0) redirect icon

1.55 M

download

下载 PDF

设计笔记

3

PDF Vector

HTML

更新 12/01/2020
英文
Precision Solutions with Protection and Robustness for Analog Outputs in Process Control redirect icon

PDF Vector

HTML

更新 12/01/2020
中文
具有保护功能、适用于过程控制模拟输出的精密、稳健解决方案 redirect icon

PDF Vector

HTML

更新 12/01/2020
日文
プロセス制御用アナログ出力向けの、保護機能と堅牢性を備えた高精度ソリューション redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD5423BCPZ 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5423BCPZ-RL7 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

评估套件 1

reference details image

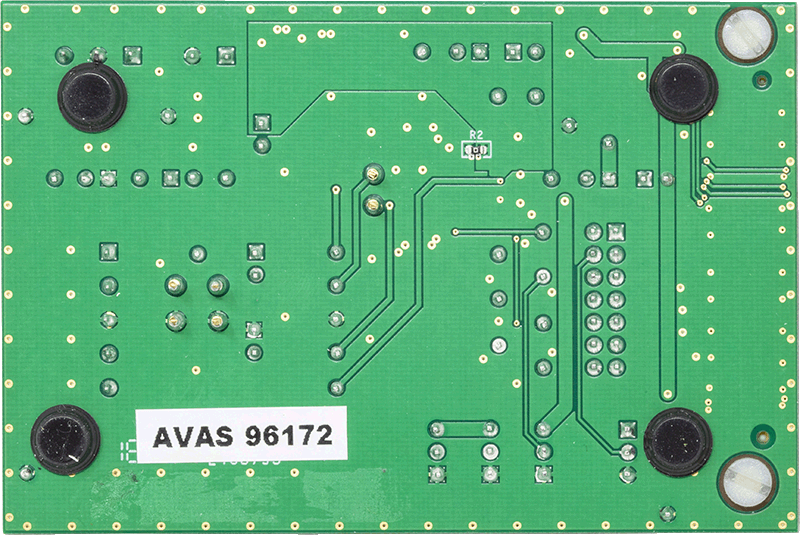

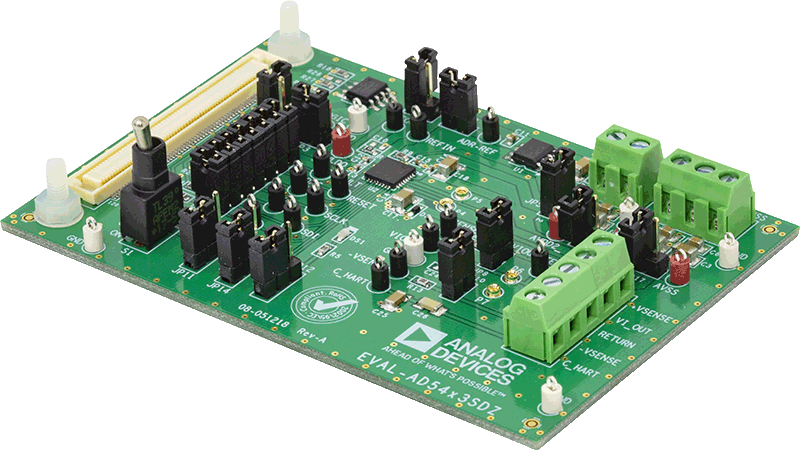

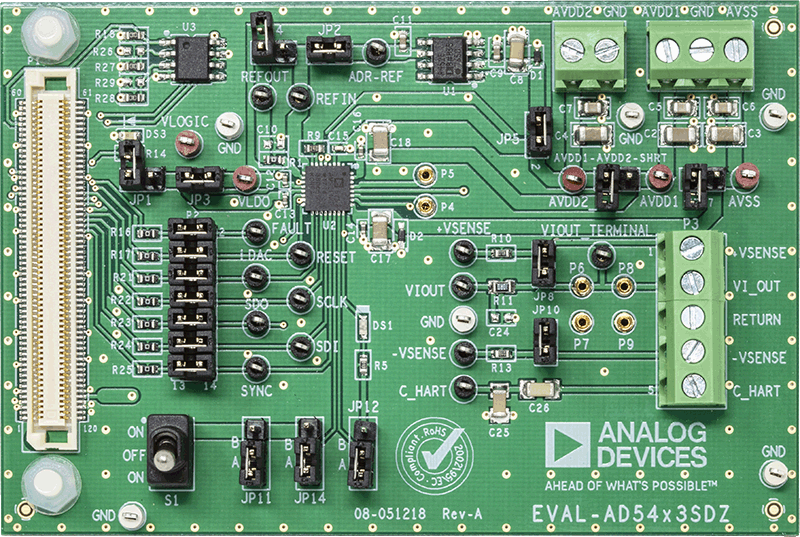

EVAL-AD5423

AD5423 评估板

zoom

EVAL-AD5423

AD5423 评估板

download icon

下载

 print icon

打印
EVAL-AD5423
AD5423 评估板

特性和优点

  • 适用于 AD5423 的功能完备的评估板
  • 板载 2.5V ADR4525 基准电压源
  • ACE 控制软件
立即购买 更多内容

产品详情

该用户指南介绍了用于 AD5423 单通道 16 位电压、16 位电流输出数模转换器 (DAC) 的 EVAL-AD5423SDZ 评估板。

EVAL-AD5423SDZ（请参见图 1）需要 EVAL-SDP-CS1Z 系统演示平台 (SDP-S) 板。EVAL-AD5423SDZ 通过 SDP-S 板连接到 PC 的 USB 端口。分析控制评估 (ACE) 软件可以简化 AD5423 编程，可与 EVAL-AD5423SDZ 配合使用。

有关 AD5423 的完整详细信息，请参见 AD5423 数据手册。使用 EVAL-AD5423SDZ 时，应参阅该数据手册，同时参阅本用户指南。

资料

pdf icon

PDF

UG-1554: Evaluating the AD5423 Single Channel, 16-Bit Current or Voltage Output DAC with HART Connectivity (Rev.0) Download

1.55 M

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-AD5423

AD5423 评估板

工具及仿真模型 3

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

AD5423 - Precision D/A Converters Download

1.82 K
