AD5392

量产

8通道、3 V/5 V串行输入、单电源、14位电压输出

数据手册 (Rev. F) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • AD5390：16通道、14位电压输出DAC
  • AD5391：16通道、12位电压输出DAC
  • AD5392: 8通道、14位电压输出DAC
  • 保证单调性
  • INL ±1 LSB，最大值(AD5391)
    ±3 LSB，最大值(AD5390-5/AD5392-5)
    ±4 LSB，最大值(AD5390-3/AD5392-3)
  • 1.25 V/2.5 V、10 ppm/ºC片内基准电压源
  • 温度范围：−40°C至+85℃
  • 轨到轨输出放大器
  • 掉电模式
  • 封装类型
    64引脚LFCSP (9 mm × 9 mm)
    52引脚LQFP (10 mm × 10 mm)
  • 用户接口
  • 欲了解更多特性，请参考数据手册

AD5390/AD5391分别是完整的16通道、14位和12位DAC，采用单电源供电。AD5392是一款完整的单电源、8通道、14位DAC。提供64引脚LFCSP或52引脚LQFP封装。所有通道均具有一个轨到轨的片内输出放大器。所有器件内置一个1.25 V/2.5 V、10 ppm/°C基准电压源。片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控，输出放大器升压模式则可以优化输出放大器压摆率。

AD5390/AD5391/AD5392内置一个三线式串行接口，接口速度超过30 MHz，兼容SPI®、QSPI™、MICROWIRE™和DSP接口标准；以及一个I2C兼容接口，支持400 kHz数据传输速率。

输入寄存器与后置的DAC寄存器可提供双缓冲，使DAC输出既能独立更新，也能利用LDAC输入同时更新。各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。

每个通道的典型功耗为0.25 mA。

应用
- 仪器仪表和工业控制
- 功率放大器控制
- 电平设置(ATE)
- 控制系统
- 微机电系统(MEM)
- 可变光衰减器(VOA)
- 光收发器(MSA 300, XFP)

AD5392
8通道、3 V/5 V串行输入、单电源、14位电压输出

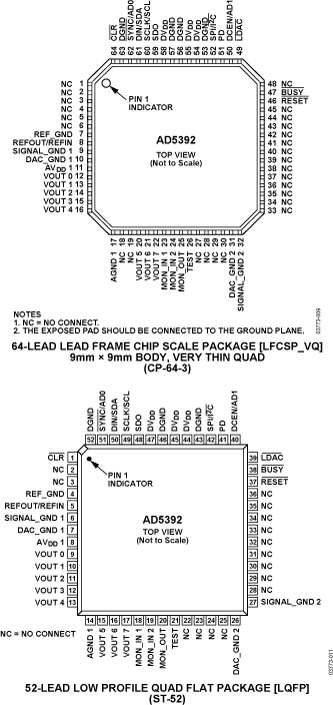

AD5392 Functional Block Diagram AD5392 Pin Configuration
