AD5378

量产

32通道、14位、串行/并行双极性数模转换器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 采用13 mm × 13 mm 108引脚CSPBGA封装的32通道DAC
  • 保证14位单调性
  • 缓冲电压输出
    输出电压范围:3.5 V × VREF(+)
    最大输出电压跨度:17.5 V
  • 用户可编程
    失调和增益的系统校准功能
  • 相对于REFGND的伪差分输出
  • 欲了解更多特性,请参考数据手册

AD5378在单个CSPBGA封装中集成了32个14位DAC。AD5378提供双极性输出范围,该范围由VREF(+)和VREF(−)输入施加的电压决定。最大输出电压范围为17.5 V,相应的双极性输出范围为−8.75 V至+8.75 V,可通过VREF(−) = −3.5 V和VREF(+) = +5 V的基准电压实现。

AD5378可在±11.4 V至±16.5 V的宽VSS/VDD电源范围内保证工作。负载电流为1.5 mA和0.5 mA时,输出放大器的裕量要求分别为2.5 V和2 V。

AD5378包含一个双缓冲并行接口,在 WR, CS以及DAC通道地址引脚A0至A7的控制下,14个数据位可载入其中一个输入寄存器中。它还具有与SPI®、QSPI™、MICROWIRE和DSP接口标准兼容的3线式串行接口,能够处理高达50 MHz的时钟速度。

当DAC寄存器接收到新数据时,DAC输出会相应更新。通过将LDAC输入拉低,所有输出可以同时更新。每个通道都具有可编程增益和失调调整寄存器。

各DAC输出均根据外部REFGND输入进行片内放大和缓冲。也可以通过 CLR 引脚将DAC输出切换至REFGND。表1和表2显示了高通道数双极性和单极性电压输出DAC的产品组合。

应用

  • 自动测试设备(ATE)的电平设置
  • 可变光衰减器(VOA)
  • 光学开关
  • 工业控制系统

AD5378
32通道、14位、串行/并行双极性数模转换器

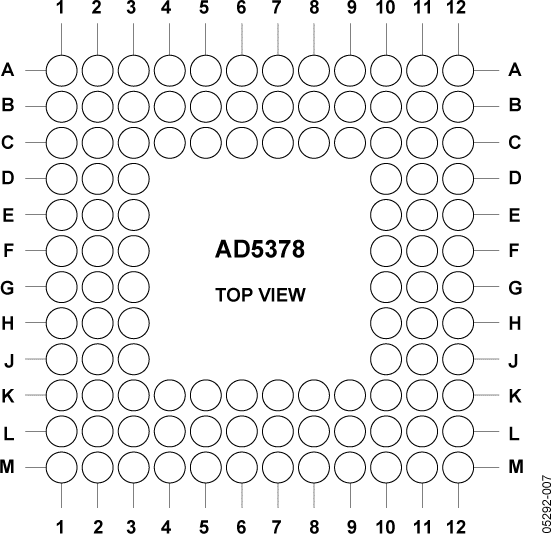

AD5378 Functional Block Diagram AD5378 Pin Configuration
