概览
优势和特点
- 在64引脚LQFP封装中集成32通道DAC
- AD5372/AD53731 确保的16/14 bits单调性
- 最大输出电压范围是基准电压的4倍（20V）
- 可提供多种独立的输出范围
- 允许用户可编程失调和增益的系统校准功能
- 对用户定义的SIGGNDx进行清零
- DAC输出的同步更新
- 欲了解更多信息，请参考数据手册
产品详情
AD5372/AD5373分别是16-bit或14-bit DAC，采用64引脚LQFP封装。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为4组，每组8个DAC。2个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整，第1组到第3组通过失调DAC 1进行调整。AD5372/AD5373 提供 VSS从-16.5 V 到-4.5 V、VDD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。
AD5372/AD5373具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。
DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，所有输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。
每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。
应用
Data Sheet, Rev. B, 03/08
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

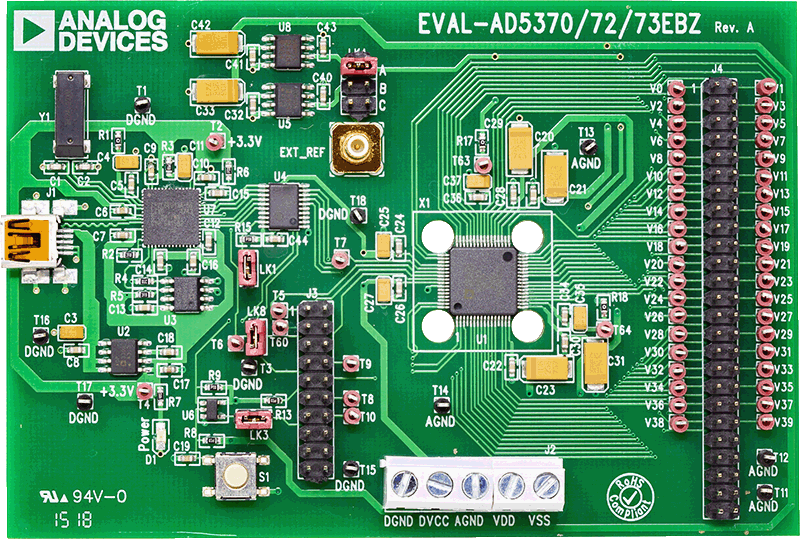

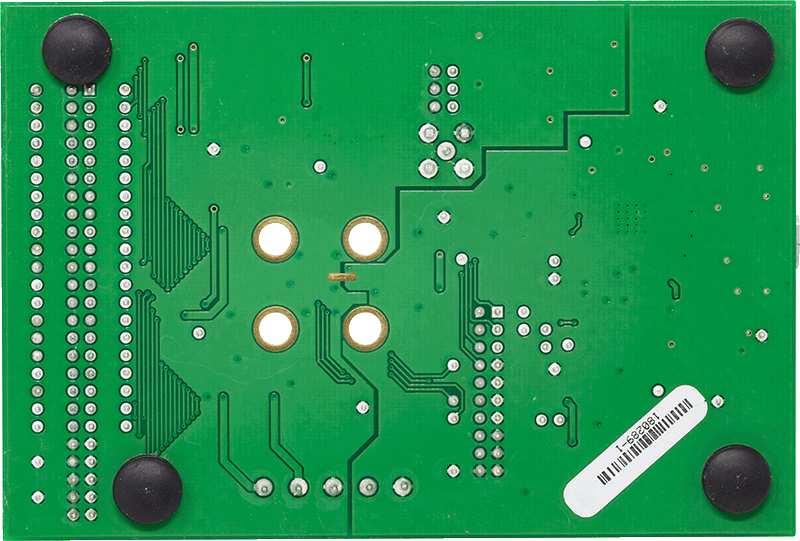

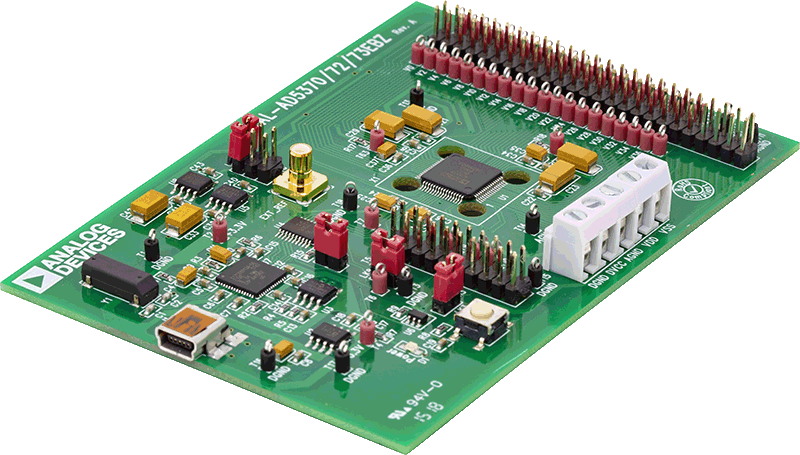

评估套件 (1)
文档
软件代码及系统需求
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
