特性
- 在64引脚LQFP封装中集成32通道DAC
- AD5372/AD53731 确保的16/14 bits单调性
- 最大输出电压范围是基准电压的4倍（20V）
- 可提供多种独立的输出范围
- 允许用户可编程失调和增益的系统校准功能
- 对用户定义的SIGGNDx进行清零
- DAC输出的同步更新
- 欲了解更多信息，请参考数据手册
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD5372/AD5373 提供 VSS从-16.5 V 到-4.5 V、VDD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。
AD5372/AD5373具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。
DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，所有输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。
每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。
应用
Data Sheet, Rev. B, 03/08
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5372
文档
筛查
1 应用
-
全部
-
评估设计文件
-
产品亮点
-
数据手册
-
应用笔记
-
全部
-
英文
-
中文
数据手册
1
评估设计文件
1
产品亮点
1
应用笔记
4
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5372BCPZ |
64-Lead LFCSP (9mm x 9mm w/ EP)
|
|
|
| AD5372BSTZ |
64-Lead LQFP (10mm x 10mm)
|
|
|
| AD5372BSTZ-REEL |
64-Lead LQFP (10mm x 10mm)
|
|
- AD5372BCPZ
- 引脚/封装图-中文版
-
64-Lead LFCSP (9mm x 9mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5372BSTZ
- 引脚/封装图-中文版
-
64-Lead LQFP (10mm x 10mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5372BSTZ-REEL
- 引脚/封装图-中文版
-
64-Lead LQFP (10mm x 10mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD5372BCPZ
量产
10月 18, 2016
- 16_0034
Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
AD5372BSTZ
量产
AD5372BSTZ-REEL
量产
1月 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
9月 7, 2016
- 16_0050
ADI Corporate Obsolescence Notice-2016 (Standard Products)
AD5372BCPZ
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD5372BCPZ
量产
10月 18, 2016
- 16_0034
Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
AD5372BSTZ
量产
AD5372BSTZ-REEL
量产
1月 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
9月 7, 2016
- 16_0050
ADI Corporate Obsolescence Notice-2016 (Standard Products)
评估套件 1

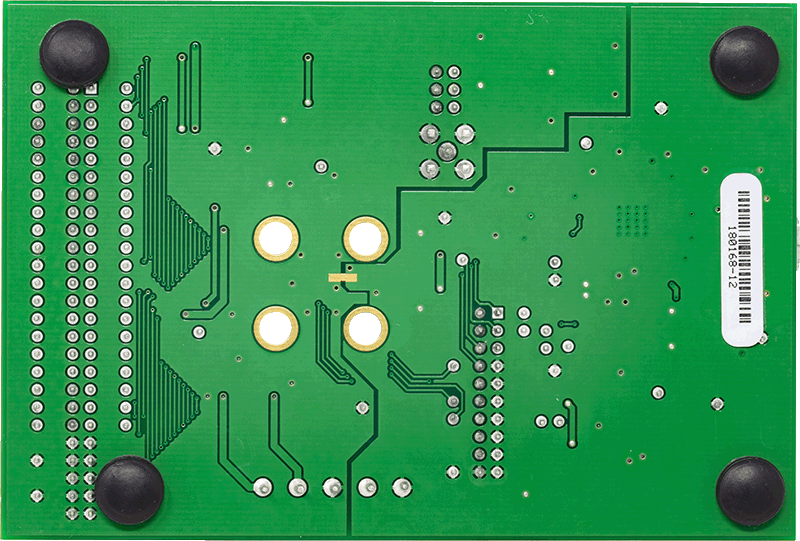

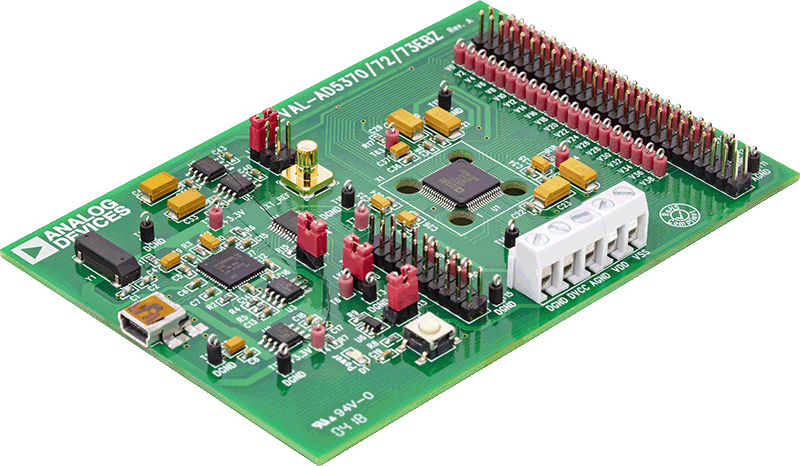

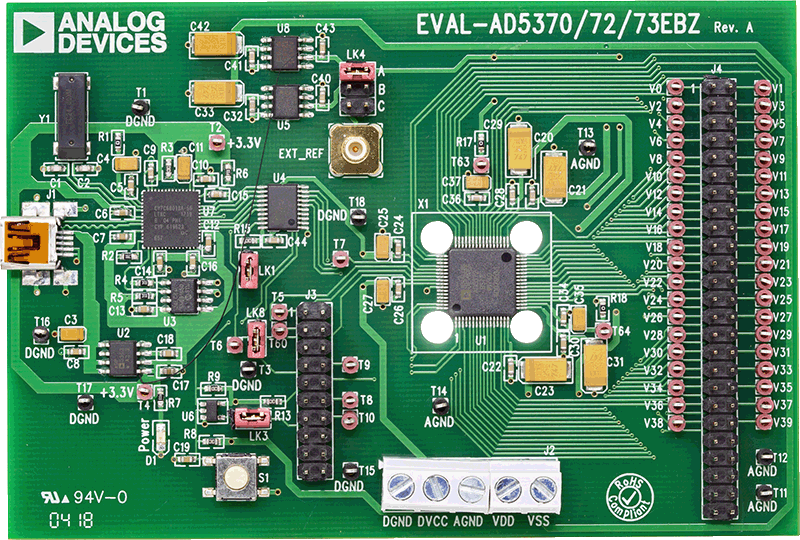

EVAL-AD5372
AD5372 评估板
产品详情
AD5372评估板可用作独立板，使用外部DSP或微控制器进行控制，或者可连接到PC。还提供软件，可用于对AD536x的寄存器编程。对AD536x的控制通过USB接口来实现。
请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
资料
评估套件1
工具及仿真模型 1
精密DAC误差预算工具
