AD5340

2.5 V至5.5 V、115 µA、并行接口、单通道、电压输出12位DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 1个12位DAC,采用24引脚TSSOP封装
  • 低功耗工作:115 µA (3 V),140 µA (5 V)
  • 省电模式(通过PD 引脚):80 nA (3 V),200 nA (5 V)
  • 采用2.5 V至5.5 V电源供电
  • 双缓冲输入逻辑
  • 通过设计对所有代码保证单调性
  • 可选缓冲/无缓冲基准电压输入
  • 欲了解更多信息,请参考数据手册

更多细节
show more Icon
AD5330/AD5331/AD5340/AD5341分别是单通道、8/10/12位DAC,采用2.5 V至5.5 V电源供电,3 V时功耗仅115 μA,省电模式下功耗可降至80 nA。上述器件均集成一个片内输出缓冲,可将输出同时驱动至两个供电轨;而AD5330、AD5340和AD5341允许选择缓冲或无缓冲基准电压输入。

AD5330/AD5331/AD5340/AD5341均具有一个并行接口。由CS 选择器件,数据则在WR的上升沿载入输入寄存器。

通过GAIN引脚,可将输出范围设置为0 V至VREF或0 V至2 × VREF。

这些DAC的输入数据要经过双缓冲,因而利用LDAC引脚可以同时更新系统中的多个DAC。

此外还提供一个异步/CLR输入引脚,可以将输入寄存器和DAC寄存器的内容全部复位至零。这些器件还内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到对该器件写入有效数据为止。

AD5330/AD5331/AD5340/AD5341采用超薄紧缩小型封装(TSSOP)。

应用

  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器
  • 工业过程控制
  • Data Sheet, Rev. A, 2/08

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    AD5340BRUZ
    • HTML
    • HTML
    AD5340BRUZ-REEL7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    2月 11, 2011

    - 10_0005

    Halogen Free Material Change for TSSOP Products Assembled at Amkor

    2月 8, 2010

    - 04_0080

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    2月 11, 2011

    - 10_0005

    arrow down

    Halogen Free Material Change for TSSOP Products Assembled at Amkor

    2月 8, 2010

    - 04_0080

    arrow down

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    软件和型号相关生态系统

    软件和型号相关生态系统

    找不到您所需的软件或驱动?

    申请驱动/软件
    评估

    评估套件 1

    reference details image

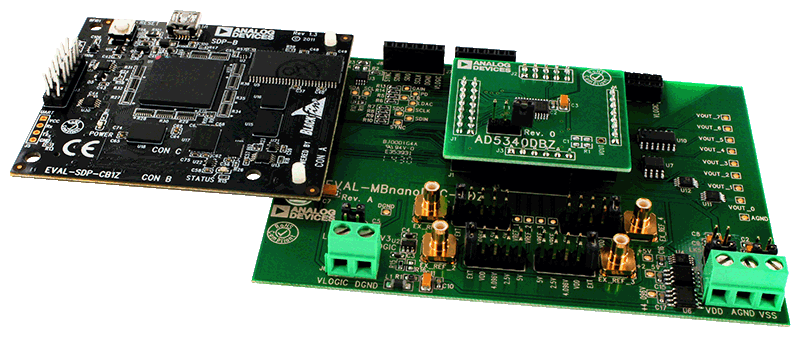

    EVAL-AD5340

    AD5340DBZ评估板

    zoom

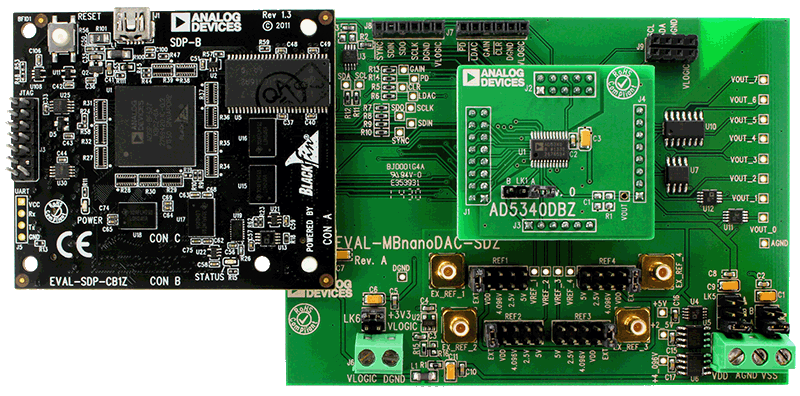

    EVAL-AD5340

    AD5340DBZ评估板

    AD5340DBZ评估板

    特性和优点

    • 可配合nanoDAC母板(EVAL-MBnanoDAC-SDZ)使用的全功能评估板
    • 片内基准电压源
    • 各种链路选项
    • PC控制结合ADI的系统演示平台(SDP)

    产品详情

    AD5340DBZ评估板可帮助用户快速进行新型AD5340电路原型制作,并缩短设计时间。AD5340采用2.5 V至5.5 V单电源供电。


    有关完整数据,请参见AD5340数据手册,使用该评估板时必须同时使用用户指南UG-981与数据手册。


    EVAL-AD5340DBZ评估板通过SDP-B板与PC的USB端口连接。软件现已提供下载,便于用户编程设置AD5340。


    EVAL-AD5340DBZ评估板需要EVAL-SDP-CB1Z板(SDP-B控制器板)。
