替代器件

  • AD5694
    AD5694

    nanoDAC+, Improve Linearity, Offset & Drift Performance, Smaller Packages, Enhanced Features, 1.8V logic

概览

优势和特点

  • 4个12位DAC,采用16引脚TSSOP封装
  • 低功耗:500 µA (5 V),400 µA (3 V)
  • 省电模式:300 nA (5 V),90 nA (3 V)
  • 通过设计保证单调性
  • 上电复位至0 V
  • 双缓冲输入逻辑
  • 输出范围:0 V至REF或0 V至2VREF
  • 双线式(I2C™兼容)串行接口
  • 数据回读设置
  • 软件清零设置
  • 通过LDAC引脚(低电平有效)同时更新
  • 每个DAC均可选择缓冲/无缓冲基准电压输入

产品详情

AD5306/AD5316/AD5326分别是四通道8/10/12位、缓冲电压输出DAC,提供16引脚TSSOP封装,采用2.5 V至5.5 V单电源供电,3 V时功耗为500 µA。这些器件内置片内输出放大器,能够提供轨到轨输出摆幅,压摆率为0.7 V/ µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD<3.6 V时,此接口为SMBus兼容。多个器件可以共用同一总线。

产品聚焦

  • 提供16引脚MicroSOIC封装
  • 低功耗,采用2.5 V至5.5 V单电源供电
  • 3 V时功耗为1.2 mW,5 V时功耗为2.5 mW
  • 轨到轨输出,压摆率为0.7 V/ µs
  • 多个器件可以共用同一总线
  • 双线式串行接口,时钟速率最高达400 kHz
  • AD5306(8位)和AD5316(10位)引脚兼容、软件兼容
  • I2C(Inter-IC)是飞利浦半导体公司的商标。

    产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

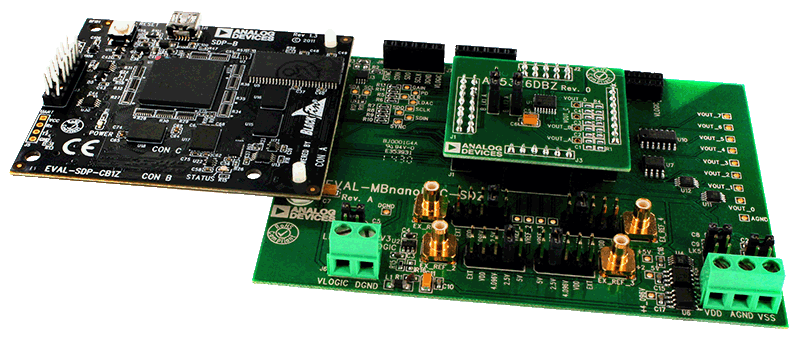

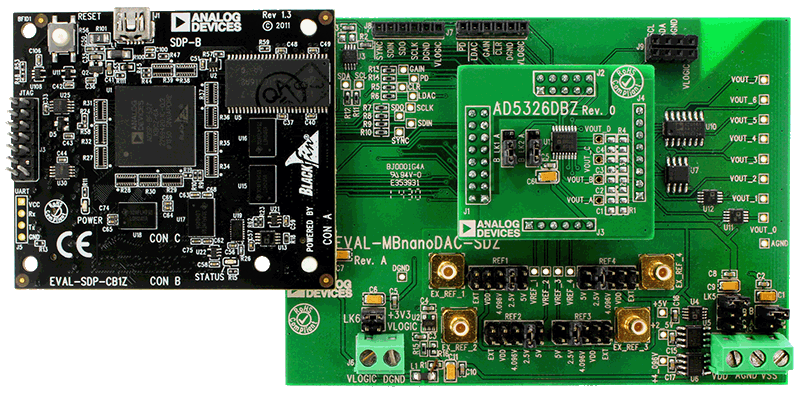

    评估套件 (1)
