AD5323

量产

2.5 V至5.5 V、230 μA、双通道、轨到轨电压输出12位DAC

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • AD5303: 一个封装中集成两个缓冲8位DAC
    A级：±1 LSB INL，
    B级：±0.5 LSB INL
  • AD5313: 一个封装中集成两个缓冲10位DAC
    A级：±4 LSB INL，
    B级：±2 LSB INL
  • AD5323: 一个封装中集成两个缓冲12位DAC
    A级：±16 LSB INL，
    B级：±8LSB INL
  • 16引脚TSSOP封装
  • 掉电模式功耗：200 nA (5 V)，50 nA (3 V)
  • 微功耗工作：300 µA(5 V，包括基准电流)
  • 采用2.5 V至5.5 V电源供电
  • 双缓冲输入逻辑
  • 通过设计对代码保证单调性
  • 可选缓冲/无缓冲基准电压输入
  • 输出范围：0 V至VREF 或0 V至2VREF
  • 上电复位至0 V

AD5303/AD5313/AD5323分别是双通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为230 μA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。AD5303/AD5313/AD5323采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。

两个DAC的基准电压从两个基准电压引脚获得（一个引脚对应一个DAC）。这些基准电压输入可以配置为缓冲输入或无缓冲输入。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。另外还存在一个异步低电平有效CLR引脚，它能将两个DAC清零至0 V。利用异步LDAC输入则可以同时更新两个DAC的输出。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至200 nA（3 V时为50 nA），并提供软件可选输出负载。这些器件还可以通过SDO引脚用在菊花链应用中。

在正常工作模式下，这些器件具有低功耗特性，适合便携式电池供电设备。5 V时功耗为1.5 mW，3 V时功耗为0.7 mW，省电模式下则降至1 µW。

应用

  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器

    •
    AD5323
    2.5 V至5.5 V、230 μA、双通道、轨到轨电压输出12位DAC
    AD5313/AD5323 Functional Block Diagram AD5313/AD5323 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-AD5323

    AD5323DBZ Evaluation Board

    立即购买 更多内容

    特性和优点

    • Full featured evaluation board (EVAL-AD5323DBZ) in conjunction with nanoDAC motherboard (EVAL-MBnanoDAC-SDZ)
    • On-board references
    • Various link options
    • PC control in conjunction with the Analog Devices, Inc., system demonstration platform (SDP)

    产品详情

    The EVAL-AD5323DBZ evaluation board helps users quickly prototype new AD5323 circuits and reduce design time. The AD5323 operates from a single 2.5 V to 5.5 V supply.


    The EVAL-AD5323DBZ interfaces with the USB port of a PC via the SDP-B controller board. Software is supplied with the evaluation board to allow the user to program the AD5323.


    The EVAL-AD5323DBZ evaluation board requires the SDP-B controller board, which is available for order on the Analog Devices, Inc., website at www.analog.com.


    Full specifications for the AD5323 are listed in the AD5323 data sheet available from Analog Devices and should be consulted in conjunction with user guide UG-974 when using the evaluation board.
    EVAL-AD5323
    AD5323DBZ Evaluation Board

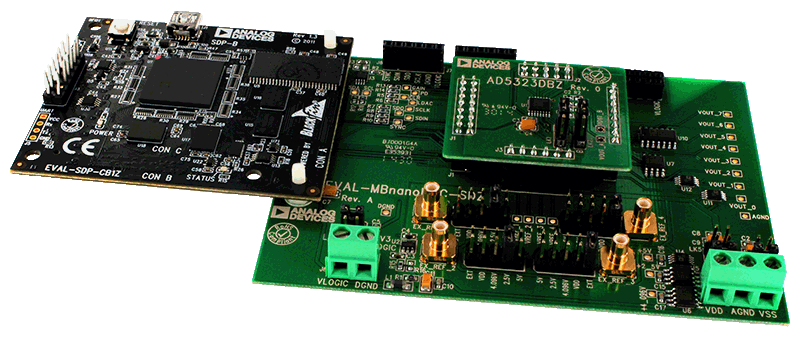

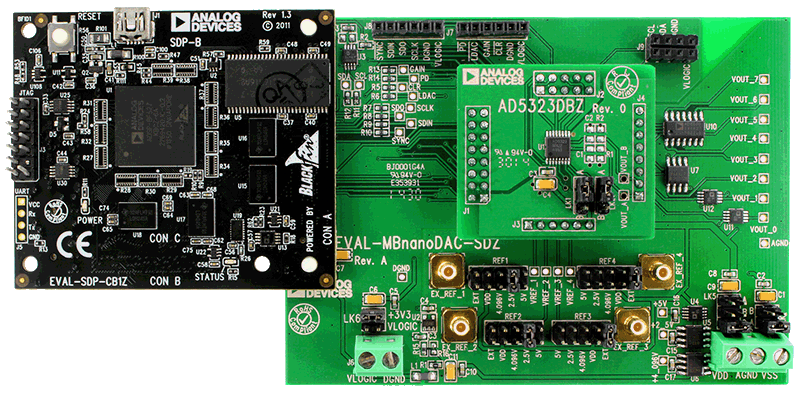

    Eval-AD5323DBZ-Angle-web Eval-AD5323DBZ-Bottom-web Eval-AD5323DBZ-Top-web
